1. 계측 개요
- 목적건축물 · 인접 구조물 광파변위계: 흙막이 · 굴착 영향권 내 건축물, 옹벽, 담장, 교대 · 교각 등 관리대상 구조물에 프리즘 설치 · 영향권 밖 자동광파기(ATS)가 3D 좌표 변위(ΔX · ΔY · ΔZ) 자동 수집 · 침하 · 수평이동 · 기울기 징후 원격 감시
- 적용 범위목적: 굴착 · 지하수위 저하 · 흙막이 변위 · 발파 · 인접 공사로 인한 주변 건축물 · 구조물 수평변위 · 수직침하 · 회전 징후 확인. 적용: 인접 건축물 외벽 · 옥상 · 기둥부, 옹벽, 담장, 교대 · 교각, 문화재 · 노후 구조물. 구성: 영향권 밖 ATS, 기준점, 프리즘, 로거, LTE, 관제, 경보. 인접 건물 · 가시설 · 흙막이 광파변위계와 구분 · 연계
- 주요 구성인접 구조물 광파변위계는 사전조사 · 관리대상 목록 · 프리즘 배치 도면을 계측관리계획서에 확정. 굴착 단계 · 양수 · 발파 이벤트와 측정 시간 동기화 · 좌우 측점 변위 차이 · 균열 · 경사 동시 증가 시 지반 · 굴착 영향 우선 검토. 흙막이 벽체 · 지보재 측점은 가시설 · 흙막이 광파변위계 리프와 구분
2. 주요 계측 항목
3. 대표 단면·원리

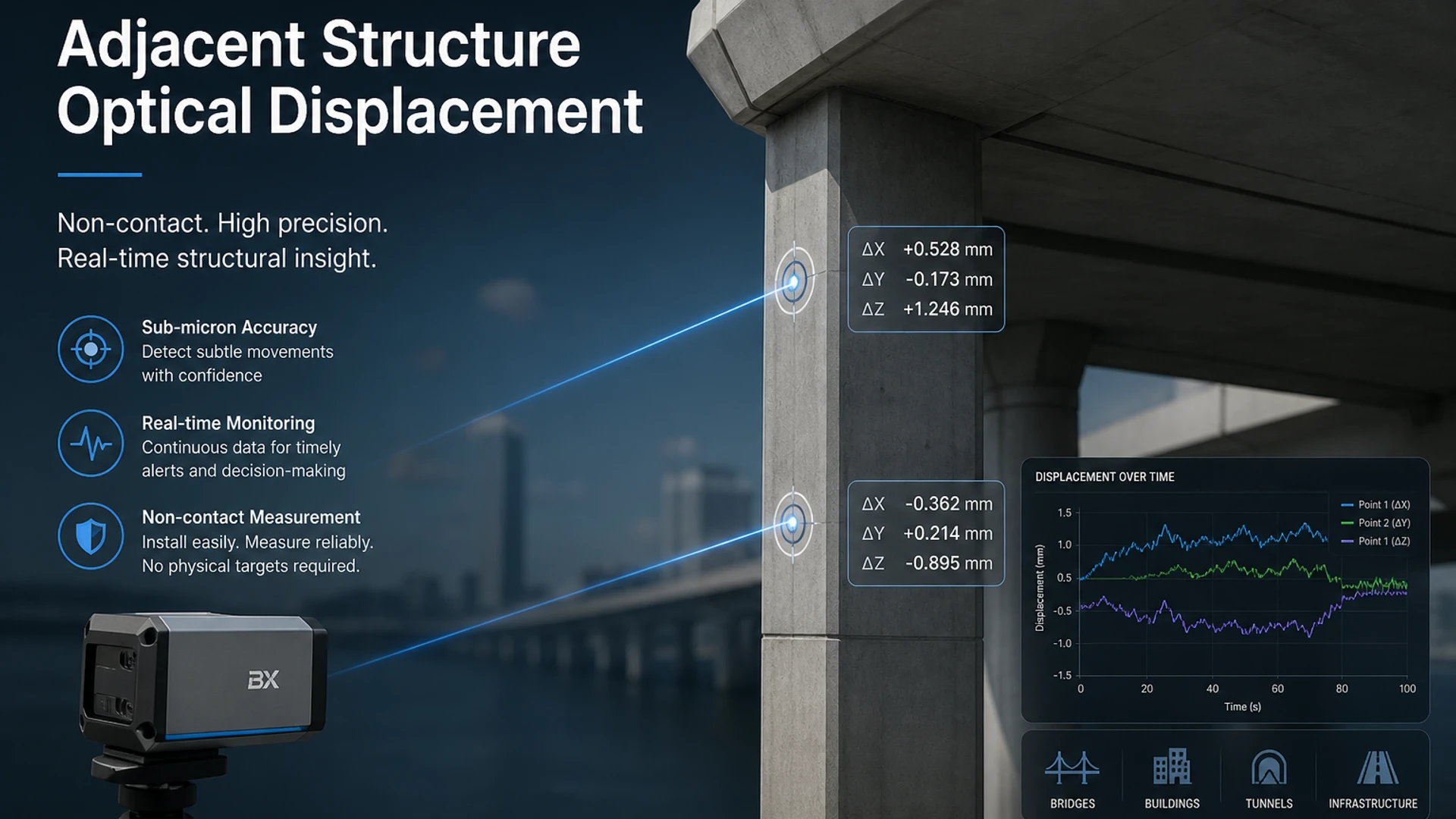

- 측정 대상자동광파기는 영향권 밖 안정 지점에 설치하고, 인접 건축물 · 옹벽 · 교각 등 관리대상 구조물에는 프리즘을 부착. 자동광파기는 정해진 측점망을 반복 시준해 각 프리즘의 3D 좌표를 산정하며, 초기 좌표 대비 변화량으로 수평변위 · 수직침하 · 부등침하 징후를 판단
- 측정 원리계측기 구분:
- 가시설·흙막이 광파변위계(본 분야): 흙막이 벽체·띠장·지보재 변위가 주 대상
- 건축물·인접 구조물 광파변위계(본 페이지): 굴착 영향권 내·주변 구조물 변위가 주 대상
- 구조물경사계: 기울기·회전 직접 측정
- 균열계: 균열 폭 변화 측정
- 침하계: 지반 또는 구조물 기준점의 수직침하 측정
4. 설치·운영
- 영향권 밖 안정 지점에 자동광파기와 기준점 설치 · 굴착부 전 측점망 시야 확보
- 건축물 외벽 · 옥상 파라펫 · 기둥부 · 모서리 · 균열 주변에 프리즘 배치
- 한 건축물에 최소 2개 이상 측점 → 부등침하 · 회전 방향 판단
- 노후 건축물 · 문화재 · 옹벽 · 담장 등 취약 구조물은 별도 측점군 관리
- 굴착 단계 · 지보 설치 · 양수 · 강우 · 발파 이벤트와 측정 시간 동기화
- 평상시 10분 또는 계획 주기 자동 수집 · 굴착 심화 · 이상 징후 시 고빈도 측정
- 프리즘 시야 차단 가능 비계 · 장비 · 차량 동선 사전 검토
- 데이터로거 · LTE M2M · 원격계측시스템 연동 · 실시간 경보
- 감리 · 시공 확인: 프리즘 위치가 사전조사 · 관리대상 구조물 목록과 일치하는지 확인
- 감리 · 시공 확인: 기준점 · 자동광파기가 굴착 영향권 밖 안정 지점에 설치되었는지 확인
- 감리 · 시공 확인: 결측 · 이상값 발생 시 재시준 · 프리즘 청소 · 시야 확보 절차 마련 여부 확인
- 착공 전: ATS · 기준점 · 초기 좌표, 사전조사 · 관리대상 목록 · 프리즘 배치
- 얕은 굴착: 인접 구조물 변위, 초기 반응 · 시야 · 결측
- 심층 굴착: 다점 3D 변위 · 부등침하, 굴착 단계 · 지보 · 양수 연계
- 발파 · 강우: 급변 · 결측, 이벤트 태그 · 고빈도 측정
- 이상 징후: 고빈도 측정, 공정 중지 · 보강 · 민원 대응
건축물·인접 구조물 자동계측: 광파변위계 측점망·연계 센서를 10분 주기 자동 수집 · 굴착·발파·이상 징후 시 고빈도 수집 · 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
KR C-02050 §4.3·해설5 §2는 참고 자동수집 운영 기준 · 흙막이·굴착 세부는 KDS 11 10 15·KCS 11 10 15·계측관리계획서 우선.
전생애주기계측 항목
| 계측 항목 | 본 페이지 적용 | 자동계측 사양 | 배치 요약 |
|---|---|---|---|
| 광파변위계 | 본 항목 | 자동광파기 반복 시준 · 3D 좌표 자동 수집 | 인접 건축물·옹벽·교각·담장 프리즘 |
| 구조물경사계 | 연계 계측 | 1축/2축 기울기 자동 수집 | 건축물 모서리·기둥·옹벽 |
| 균열계 | 연계 계측 | 균열 폭 변화 자동 수집 | 기존 균열·신규 균열 발생부 |
| 지표침하계 | 연계 계측 | 수직침하 자동 수집 | 건축물 주변 지반·도로·보도 |
| 지하수위계 | 원인 연계 | 지하수위 자동 수집 | 굴착 배면·인접 지반 |
5. 해석·관리
| 현상 | 검토 방향 | 함께 확인할 데이터 | 현장 확인 |
|---|---|---|---|
| 건축물 수평변위 증가 | 굴착 영향 · 흙막이 변위 전파 가능성 | 흙막이 벽체 변위 · 지중경사계 · 굴착 단계 | 외벽 균열 · 출입문 변형 |
| 수직침하 증가 | 지하수위 저하 · 기초 지반 침하 가능성 | 지하수위계 · 지표침하계 · 양수량 | 주변 포장 침하 · 기초부 균열 |
| 좌우 측점 변위 차이 증가 | 부등침하 · 회전 가능성 | 구조물경사계 · 균열계 | 건축물 모서리 · 기둥부 · 접합부 |
| 굴착 단계 직후 급변 | 공정 영향 또는 계측 이상 가능성 | 굴착 일지 · 지보 설치 · 장비 작업 | 현장 육안점검 · 프리즘 상태 |
| 결측 증가 | 시야 차단 · 프리즘 오염 · 통신 이상 | ATS 로그 · LTE 상태 · 기상 | 비계 · 차량 · 가림막 · 프리즘 청결 |
| 일정 시간대 반복 변동 | 온도 · 일사 · 대기 굴절 영향 가능성 | 온도 · 기상 · 측정 시간대 | 보정 조건 · 측정 스케줄 |
- 근거 기준: KR C-02050 Rev.6「계측」해설4 · 해설5 §1.2 · §4.3 · KDS 11 10 15 지반계측 · KCS 11 10 15 시공 중 지반계측 · 흙막이 · 굴착 계측관리계획서 · 설계도서 · 발주처 관리기준
- 해설5 §2: 참고 자동수집 운영 기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
