가시설·흙막이 지하수위계

• 목적가시설 · 흙막이 굴착에서 지하수위계는 벽체 배면 지반의 독립 관측공 내부 자유수면(G.W.L) 변화 추적(KDS 11 10 15 §4.1.1 · KCS 11 10 15 · KR C-02050 해설4). 본 페이지는 지하수위(G.W.L)만 다룹니다
• 적용 범위벽체 표면 부착 · 토압계 위치와 구분(SOE-GWL-WELL-01). 간극수압계(특정 깊이 u)는 주변지반 · 간극수압계 정본과 다릅니다. 양수 · 배수 유량은 배수 유량계 · 비탈면 사면 관측공은 비탈면 지하수위와 해석 맥락이 다릅니다
• 주요 구성배면 독립 관측공에서 G.W.L을 추적하며, perforated/blind pipe · filter · seal · wellhead 구성을 도면에 명시 배수 유량 · 토압계와 물리량 · 위치를 구분
• 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 가시설 · 흙막이 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준

• 목적가시설 · 흙막이 굴착에서 지하수위계는 벽체 배면 지반의 독립 관측공 내부 자유수면(G.W.L) 변화 추적(KDS 11 10 15 §4.1.1 · KCS 11 10 15 · KR C-02050 해설4). 본 페이지는 지하수위(G.W.L)만 다룹니다
• 적용 범위벽체 표면 부착 · 토압계 위치와 구분(SOE-GWL-WELL-01). 간극수압계(특정 깊이 u)는 주변지반 · 간극수압계 정본과 다릅니다. 양수 · 배수 유량은 배수 유량계 · 비탈면 사면 관측공은 비탈면 지하수위와 해석 맥락이 다릅니다
• 주요 구성배면 독립 관측공에서 G.W.L을 추적하며, perforated/blind pipe · filter · seal · wellhead 구성을 도면에 명시 배수 유량 · 토압계와 물리량 · 위치를 구분
• 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 가시설 · 흙막이 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준

• G.W.L 추적 · 수위 · 고저굴착 · 양수 · 강우 · 배수에 따른 배면 지하수위 상승 · 저하 · 속도 기록
• 양수 효과 검증 · Q · ΔH유량계 · 집수정 수위 연계 목표 수위 달성 여부 확인
• 안정 해석 보조 · u · δ수위 변화와 IPI · 간극수압 · 토압을 시간 동기화해 유효응력 변화 검토

• 측정 대상측정 물리량: 지하수위계는 관측공 내 자유수면(G.W.L)의 깊이(수심) 또는 기준면 대비 수위 고저(elevation) 기록 수심(m) · 고저(m) · 상대 변화(Δ)를 구분해 보고하며, piezometric head · 간극수압(u)과 혼동 금지(PIEZO-SPLIT-01 · SOE-GWL-WELL-01)

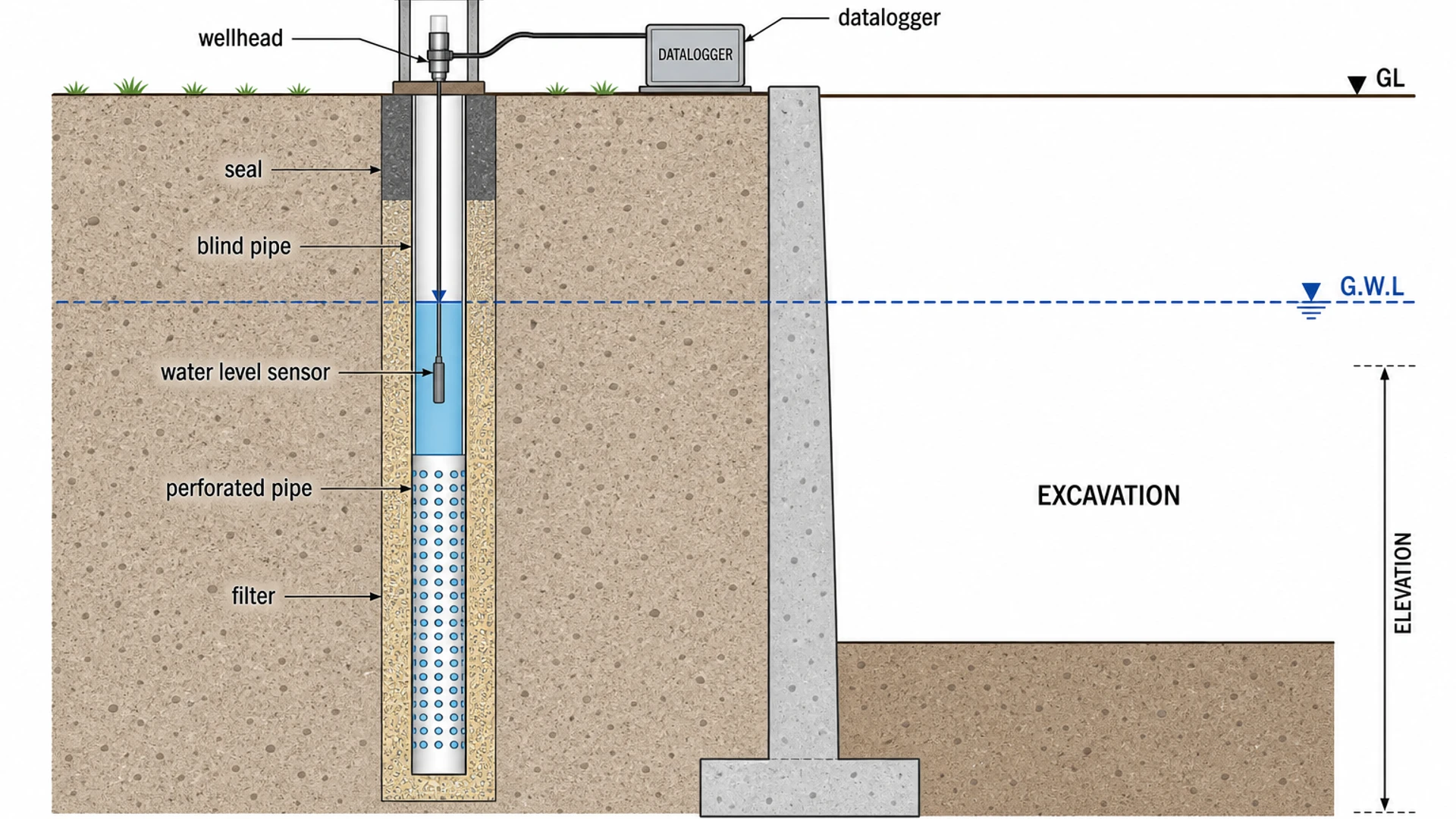

• 측정 원리hero Figure(IMG-159): 배면 관측공 · perforated/blind pipe · filter · seal · wellhead · G.W.L · GL~수면 water depth · elevation 라벨

구분	단위·표기	본 페이지
지하수위계	G.W.L · m(고저/수심)	본 항목
간극수압계	u · kPa	연계 · 주변지반
토압계	σh	토압계
유량계	Q	배수

• ③ 설치 위치: 배면 지반 · 양수 영향권 · 굴착 경계 대표 단면에 관측공 위치 · 필터 구간을 계측관리계획서에 확정
• 벽체 표면 부착 금지 · 토압계 설치 위치와 분리
• 필터 구간은 목적 지층 · 침투 경로를 반영 · 배면 · 굴착저 하부 등 설계 심도
• ④ 설치 구조: 천공 casing · perforated pipe · blind pipe · filter · seal · GL 위 wellhead · protection cap(GWL-HEAD-01)
• 수위 센서는 우물 내부 자유수면에 위치 · 케이블 → 데이터로거
• 표면수 유입 방지 · well cap · 보호함
• ⑤ 초기값 설정: 관측공 완공 · 양수 전 안정화 후 기준 G.W.L · 고저 기록
• 양수 가동 · 정지 · 강우 · 굴착 단계 이벤트별 기준선 갱신 여부를 계획서에 명시
• 감리 · 시공 확인: 필터 구간 · wellhead 높이 · 센서 부상 여부 확인

• 착공 전: 기준 G.W.L, 관측공 위치 · 필터
• 1단 굴착 · 양수: 수위 저하, 목표 수위 · Q 연계
• 심층 굴착: 수위 · 변위, IPI · u · 토압 동시
• 강우 · 침투: 수위 상승 지체, 강우 일지 · 침투 경로
• 양수 중단: 잔류 수위 · 반등, 배수 성능 · 주변 침하
• 준공 · 되메우기: 장기 수위 추세, 배수 해체 · 매몰

전생애주기계측 항목

KR 전생애주기 항목	본 페이지	자동계측 사양(요약)	배치 요약
지중경사계	지중경사계		심도별 수평변위·활동면 추정 후보
지표면신축계	지표면신축계		표면 균열·단차·토괴·블록 이동
지표경사계·GNSS	지표경사계·GNSS		표면 기울기·좌표 변위
지표침하계	지표침하계		표면 침하·잔류침하
지하수위계	지하수위계		자유수면·우기·배수 반응
간극수압계	간극수압계		토층 간극수압·전단강도 연계
강우량계	강우량계		강수·선행 강우·원인 해석
구조물경사계	구조물경사계		옹벽·보강토 등 구조물 본체 기울기
앵커하중계	앵커하중계		앵커·지보재 인장력
변형률계	변형률계		보강재·앵커·말뚝 응력·변형
낙석 감지	낙석 감지		토석류·낙석 이벤트 감시(현장별 계기)

현상	검토 방향	현장 확인
G.W.L 상승 + IPI↑	간극수압 · 유효응력	수위 · u · 변위
Q 정상 · 수위 미하강	관측공 · 필터 · 누수	유량계 · 단면도
수위 급락	과양수 · 주변 영향	침하계 · 양수 일지
단일 공만 이탈	막힘 · 센서 고장	wellhead · 펌프
u만 변동 · G.W.L 정체	piezo vs GWL 구분	간극수압계 위치

• KR C-02050 Rev.6「계측」해설4 · 해설5 §1.2 · §4.3 · ⑧ 적용 기준: KDS 11 10 15:2025「지반계측」§4.1.1 · KCS 11 10 15:2025「시공 중 지반계측」 · 해설5 §2 · 설계도서 · 계측관리계획서 · 발주처 관리기준
