1. 계측 개요
- 목적지중경사계는 가시설 · 흙막이 굴착에서 벽체 배면 · 굴착 영향권 지반의 심도별 수평변위를 센서형 다단식 IPI로 확인 천공은 흙막이 벽체에서 약 0.5 m 이격한 배면 지반(SOE-WALL-PROX-01) · 굴착 진행 방향을 A축으로 설정
- 적용 범위벽체 변위 프로파일 · 변위속도 · 집중 심도를 흙막이 통합 · 하중계 · 배수 · 주변지반과 시간 동기화 · 단일 IPI만으로 안정 단정 금지
- 주요 구성연약지반 성토 · 매립 IPI(연약지반 지중경사계)와 설치 위치 · 측정축 · 판단 기준이 다릅니다 · 비탈면 · 지중경사계 허브 참조
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 가시설 · 흙막이 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 배면 수평변위 · 프로파일 · 속도굴착 단계별 배면 · 벽체 방향 심도별 수평변위 · 변위속도 추적
- 굴착 영향권 · H · 2H영향권 내 IPI · 침하 · 간극수압 병행 · 원거리 침하는 양수 · 응력 해제 검토
- 지보 · 수압 연계 · 하중 · u · G.W.L변위↑+하중↑ → 배면 토압 · 지보 부담 · 변위↑ · 하중 정체 → 지보재 · 초기치 점검
- 자동계측 · 10분 · 경보데이터로거 · 원격계측으로 굴착 단계 · 야간 · 강우 전후 고빈도 수집 · 경보
3. 대표 단면·원리

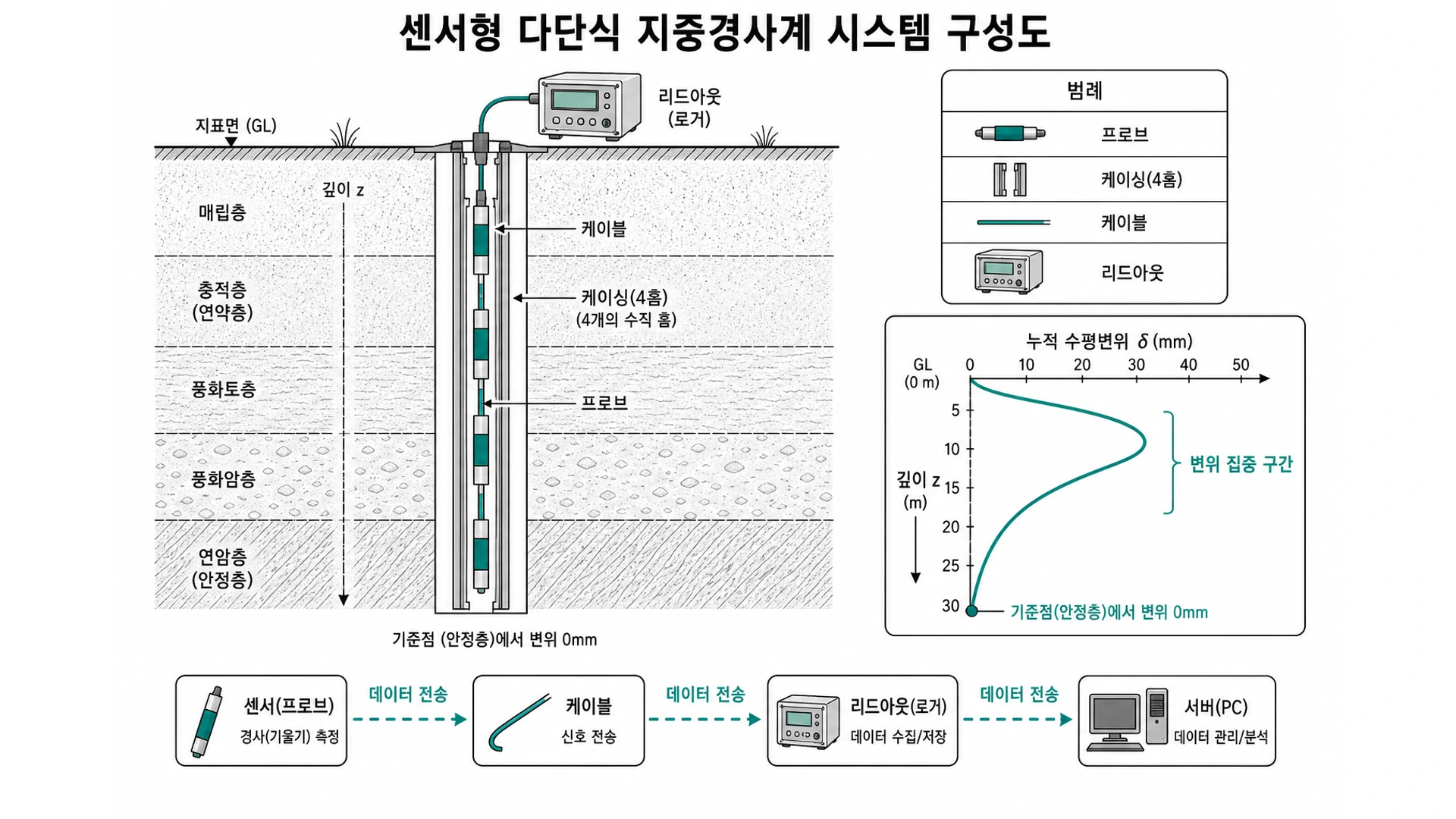

- 측정 대상굴착 하부 · 배면 지반은 토압 · 간극수압 · 지보재 하중 기준 수평 변형 · IPI는 연속 기울기 → 누적 수평변위 프로파일. 안정층(연암 · 기반암)까지 천공 · Base 근입 1~3 m 이상

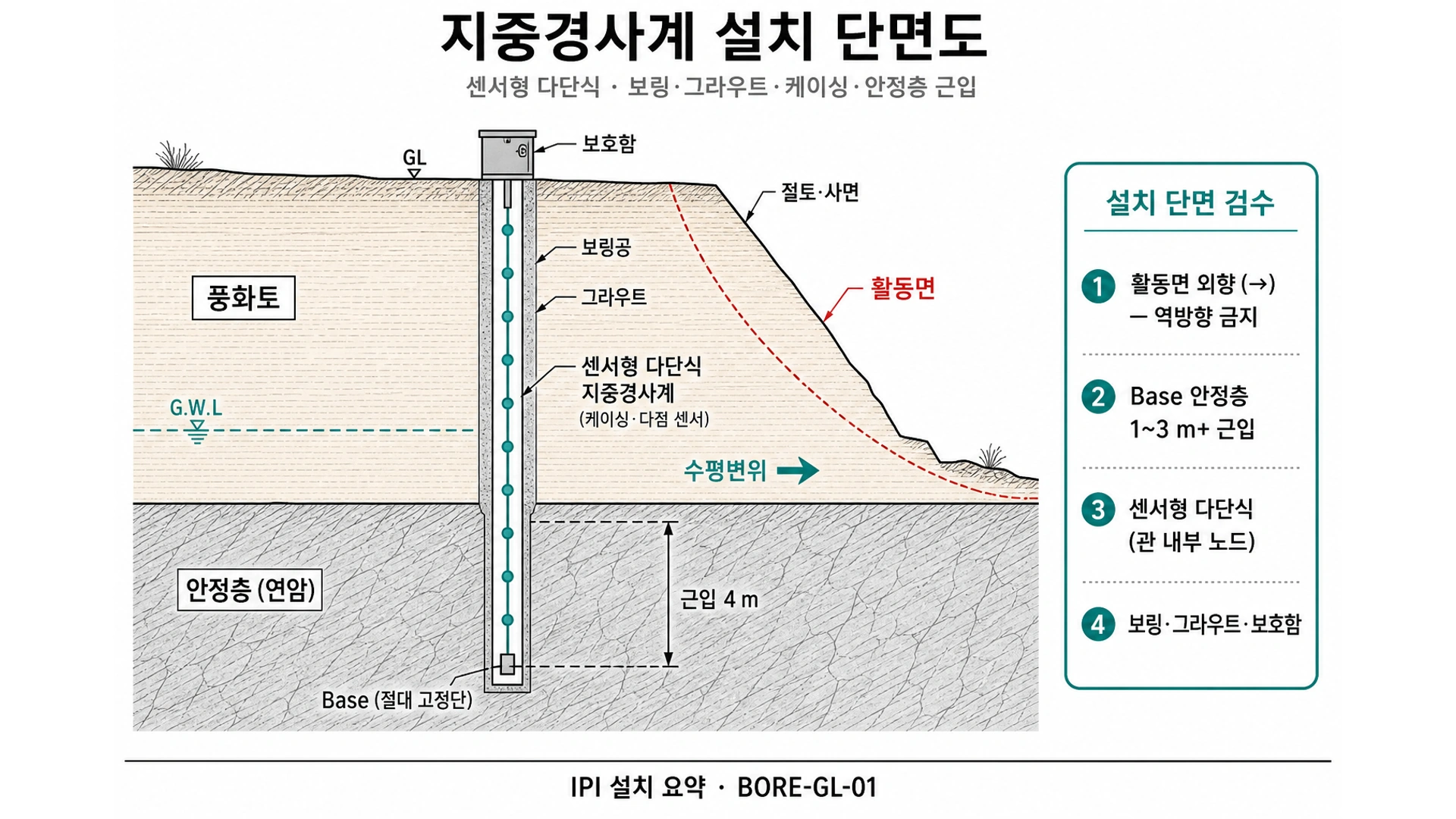

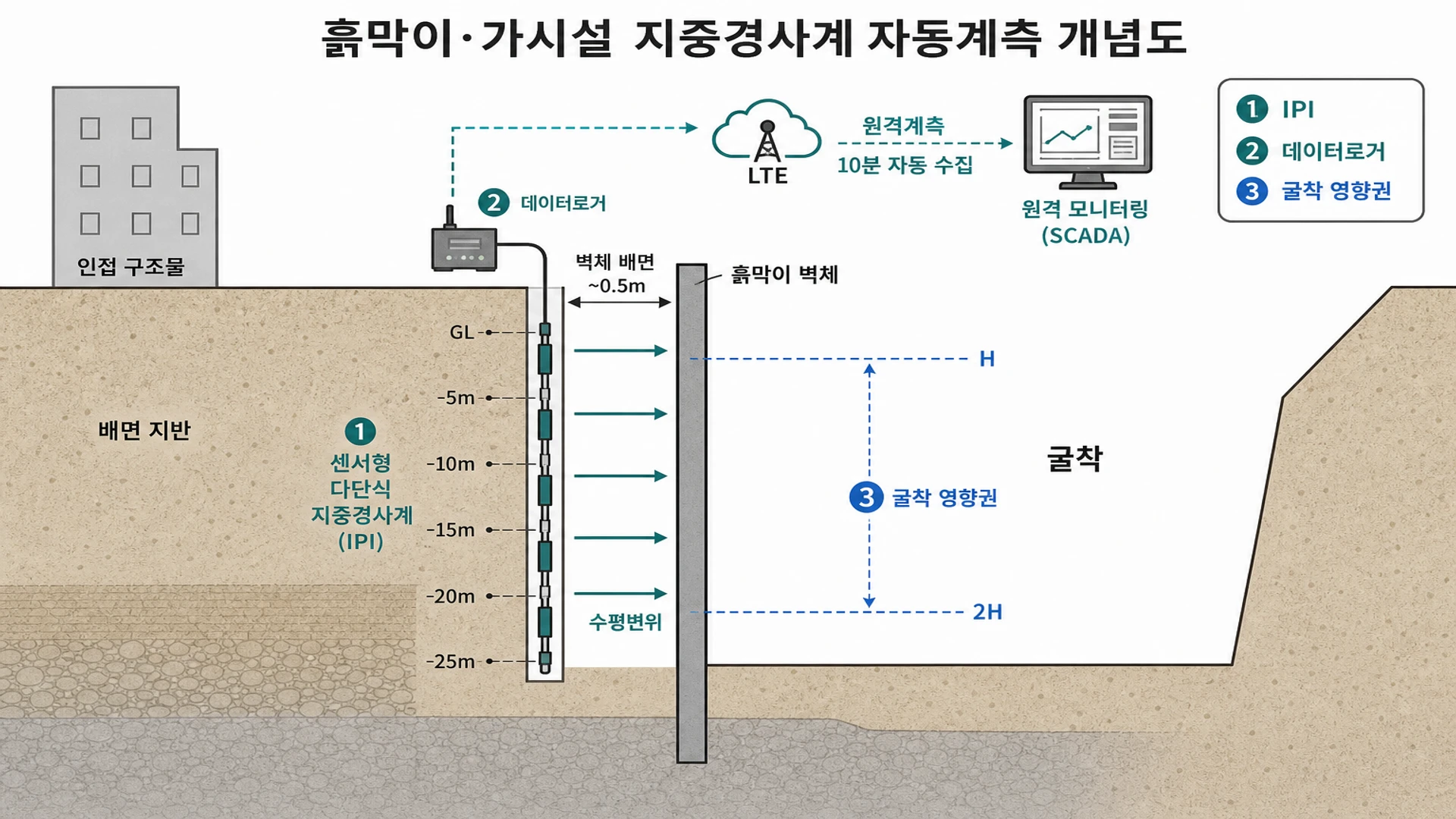

- 측정 원리hero Figure(IMG-129): 굴착 · 흙막이 · 배면 IPI · 데이터로거 자동계측 개념 · 설치 단면 상세는 지중경사계 IMG-027 · 029 참조
4. 설치·운영
- 계측관리계획서에 대표 단면 · IPI 위치 · A · B축 · 굴착 단계별 계측 빈도 확정
- 흙막이 벽체 배면 ~0.5 m 이격 천공 · 굴착 영향권(H · 2H) 내 배치
- 예상 변위 방향(A축)과 측정축 일치 · 안정층까지 설치
- 굴착 단계 전환 · 지보재 설치 · 강우 · 양수 전후 계측 빈도 상향
- 주변지반 · 배수와 동일 단면 · 시간 동기화
- 데이터로거 · 원격계측 · 경보 한계 설정
- 감리 · 시공 확인: 천공 위치 · 심도 · A축이 설계도와 일치하는지 확인
- 감리 · 시공 확인: well cap · 보호함이 GL flush 규격(BORE-GL-SCALE-01)을 만족하는지 확인
- 감리 · 시공 확인: 초기치 안정화 후 굴착 단계별 기준 속도 기록 여부 확인
- 설치 · 초기: IPI 기준선, A · B축 · 배면 이격 · 초기치
- 굴착 진행: 프로파일 · 속도, 집중 심도 · 허용 속도
- 지보재 설치: 변위 · 하중, 프리로드 · 하중계 연계
- 강우 · 양수: 수위 · u · 변위, 지연 반응 · 빈도 상향
- 준공 · 되메우기: 잔류 변위, 매설물 · 인접 영향
전생애주기계측(KR C-02050 해설4·해설5 §1.2 · 공사 중 설치 → 유지관리 단계 지속 운영) · 흙막이·옹벽 계측은 10분 주기 자동 수집 · 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
본 페이지는 배면 IPI 정본 · KDS 11 10 15 §4.1.1·KCS 11 10 15 §3 가시설·굴착 세부는 설계도서·계측관리계획서 우선.
전생애주기계측 항목
| KR 전생애주기 항목 | 본 페이지 | 자동계측 사양(요약) | 배치 요약 |
|---|---|---|---|
| 지중경사계 | 본 항목 | 10분 자동 수집 · 측정범위 ±30° 내 · 정확도 3.0%FS 이하 | 흙막이 벽체 배면 ~0.5 m 이격 · 굴착 영향권(H·2H) 대표 단면 |
| 지표침하계 | 주변지반 | 10분 자동 수집 · 정밀도 1 mm 이하 | 굴착 경계·영향권 내 측점망 |
| 지하수위계 | 배수·수위 | 10분 자동 수집 · 범위 150 m 내(가변) | 배면 관측공·양수 구간 |
| 하중계 | 버팀보·앵커 | 10분 자동 수집 · 축력·인장력 | 띠장 접합부·앵커 두부 |
| 토압계 | 흙막이 통합 | 10분 자동 수집 | 배면·벽체 접촉면 |
| 구조물경사계 | 인접 건물 | 10분 자동 수집 · 측정범위 ±10° 내 · 정확도 1.0%FS 이하 | 인접 건물·옹벽 외벽·기둥 |
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 특정 심도 변위 집중 | 배면 활동 · 굴착 영향 | A · B축 프로파일 · 굴착 심도 |
| 변위속도 증가 | 지보 · 토압 · 수압 원인 | 하중계 · piezo · G.W.L |
| 변위↑ · 하중↑ 동반 | 배면 토압 · 지보 부담 | 토압계 · strut/anchor |
| 원거리 침하 동반 | 양수 · 응력 해제 | 유량계 · 침하계 · 양수 일지 |
- 근거 기준: KR C-02050 Rev.6「계측」해설4 · 해설5 §1.2 · §4.3 · KDS 11 10 15 지반계측 · KCS 11 10 15 시공 중 지반계측 · 설계도서 · 계측관리계획서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
