연약지반 지중경사계

• 목적지중경사계는 연약지반 성토 · 매립 · 지반개량에서 연약층 · 성토체의 측방 · 수평변위를 센서형 다단식 IPI로 확인 천공은 연약층 · 성토체 경계 · 어깨 · 법면 인근 연약층(SOFT-LAT-01) · 성토 진행 방향에 수직인 측정축 설정
• 적용 범위층별 침하만으로는 측방 안정을 판단하기 어려워 침하 · 층별침하 · 간극수압과 동일 단면 · 시간축 동기화 · 성토 속도 · 성토고 · B값과 연계
• 주요 구성흙막이 · 굴착 배면 IPI(가시설 지중경사계)와 설치 위치 · 측정축 · 위험 현상(측방유동 vs 굴착 배면 변위)이 다릅니다 · 지중경사계 허브 참조
• 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 연약 지반 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준

• 측방 · 수평변위성토체 · 연약층 심도별 수평변위 · 변위속도 추적
• 측방유동 감시연약층 전단강도 초과 징후 · 가속 시 성토 중지 연계
• 성토 제어허용 측방변위 · 속도 · 간극수압 소산과 함께 성토 속도 조정
• 자동계측데이터로거 · 원격계측으로 야간 · 휴일 성토 실시간 경보

• 측정 대상성토 하중 → 연약층 간극수압 상승 · 유효응력 증가 → 수직 침하와 측방 변형 동시 발생 · IPI는 측방 수평변위 프로파일 · 간극수압계는 전단 저항 · 압밀 상태

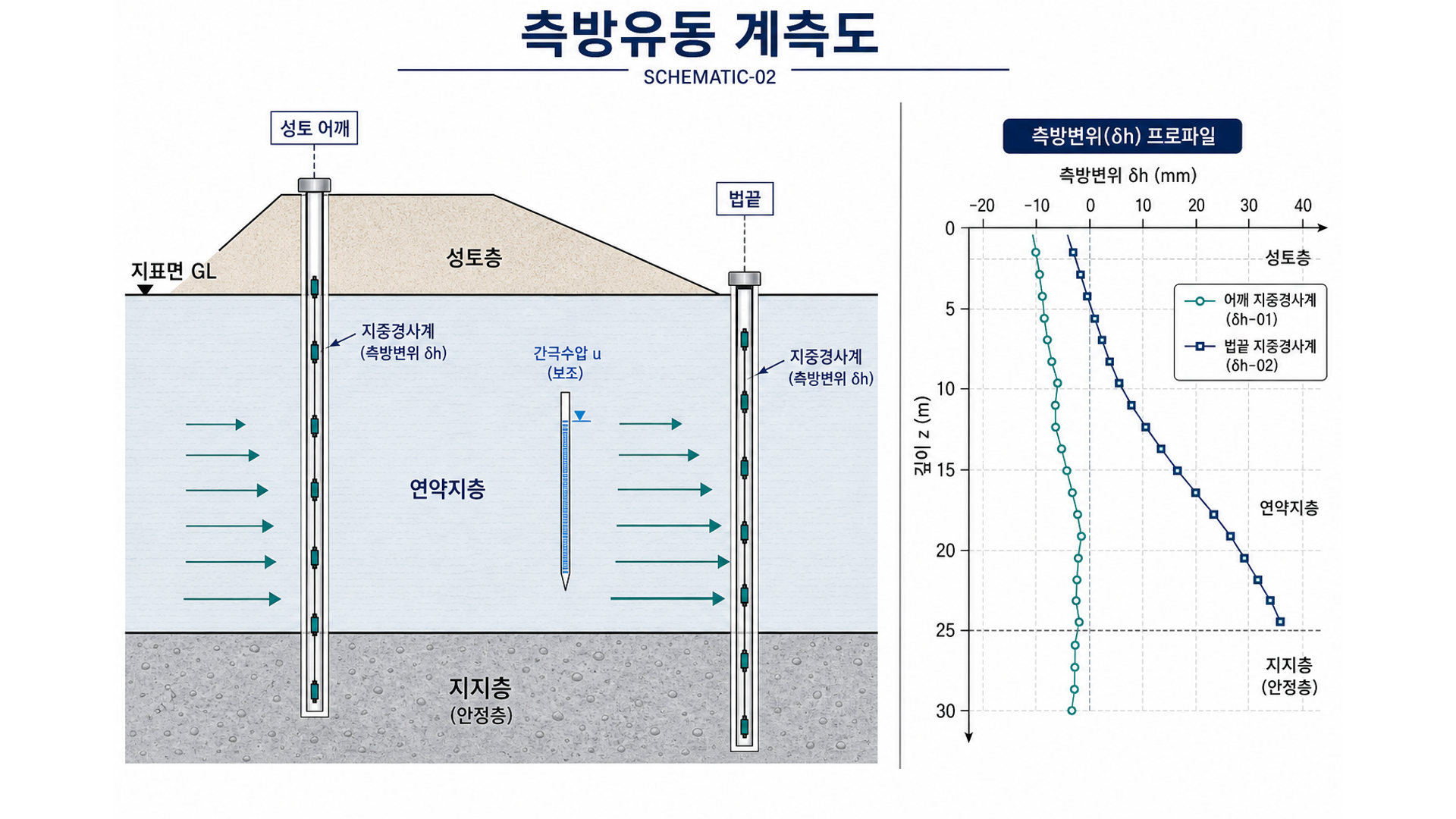

• 측정 원리hero Figure(IMG-021): 연약층 · 성토 어깨 IPI · 측방 δh 비대칭(SOFT-LAT-01) · 침하계만으로 측방유동 대체 금지

• 지반조사 · 성토 계획 기준 대표 단면 · IPI 심도 · 측정축 확정
• 성토체 측면 · 연약층 · 성토-연약 경계에 IPI 설치 · 성토 방향에 수직인 A축
• 안정층까지 천공 · Base 근입 확보
• 성토 전 간극수압계 · 침하계와 동일 단면 배치
• 성토 단계 · 고 · 속도를 일지와 연동 · 고빈도 계측
• 데이터로거 · 원격계측 · 경보 설정
• 감리 · 시공 확인: IPI 위치 · 심도 · 측정축이 설계도와 일치하는지 확인
• 감리 · 시공 확인: well cap · 보호함 GL flush 규격(BORE-GL-SCALE-01) 확인
• 감리 · 시공 확인: 성토 전 초기치 · 기준 속도 기록 여부 확인

• 성토 전: 지중경사 · 수압, 초기치
• 성토 진행: 측방 변위, 속도 · 한도
• 가속 징후: 수평 · 지표, 성토 중지
• 속도 조정: 간극수압, 안정 회복
• 준공: 잔류 변위, 보강 검증

전생애주기계측 항목

KR 전생애주기 항목	본 페이지	자동계측 사양(요약)	배치 요약
원지반침하계	원지반침하계	10분 자동 수집 · IP67/68 · 정밀도 1 mm 이하 · 범위 설계 침하에 따름	허용 잔류침하 초과 예상 구간 · 원지반
지표침하계	지표침하계	10분 자동 수집 · IP67/68 · 정밀도 1 mm 이하 · 범위 250 mm 내(가변)	성토고 10 m 초과 · 교량·터널 접속부 · 잔류침하 우려 구간
지하수위계	지하수위계	10분 자동 수집 · IP67/68 · 분해능 0.1%FS 이하	지하수위 변화 검토 필요 지점

현상	검토 방향	현장 확인
측방 변위 증가	성토 안정 · 측방유동 가능성	지중경사 프로파일 · 성토고
간극수압 동반 상승	전단강도 저하 · 속도 과다	u · 성토 속도 · 배수
지표 균열 · 슬립	한계 상태 근접	육안 · 균열계 · 성토 중지
변위속도 가속	공법 변경 · 보강 검토	속도 그래프 · 현장 순찰

• 근거 기준: KR C-02050 Rev.6「계측」해설5 §1.1(흙구조물 표8~10) · §4.3 · KDS 11 10 15 지반계측 · KCS 11 10 15 시공 중 지반계측 · 설계도서 · 계측관리계획서 · 발주처 관리기준
• KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
