1. 계측 개요
- 목적노후 콘크리트 구조물의 균열 · 박리 · 변형률 · 처짐 · 경사를 균열계 · 변형률계 · 처짐계 · 구조물경사계로 장기 추적. 탄산화 · 염해 · 동결융해 · 피로 · 노후화에 따른 강성 저하 · 연결부 손상 징후를 시간 동기화해 검토
- 적용 범위균열 폭 · 길이 증가 · 박리 징후 · 변형률 가속 · 처짐 누적 · 경사 동시↑ → 구조적 이상 검토 · 온도 · 계절 정상 반복과 구분. 구조물 안전 허브 · 인접 구조물 · 교량 처짐과 형식별 정본 구분
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 구조물 안전 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 균열 · 박리대표 · 신규 균열 폭 · 길이를 균열계로 추적 · 박리 · 박락 징후는 육안 · 사진 병행
- 변형률부재 응력 · 크리프 · 수축 누적을 변형률계로 확인
- 처짐 · 경사슬래브 · 보 · 교량 상부구조 처짐은 처짐계 · 전체 기울기는 구조물경사계
- 장기 노후화운영기 누적 추세로 보수 · 보강 우선순위 판단

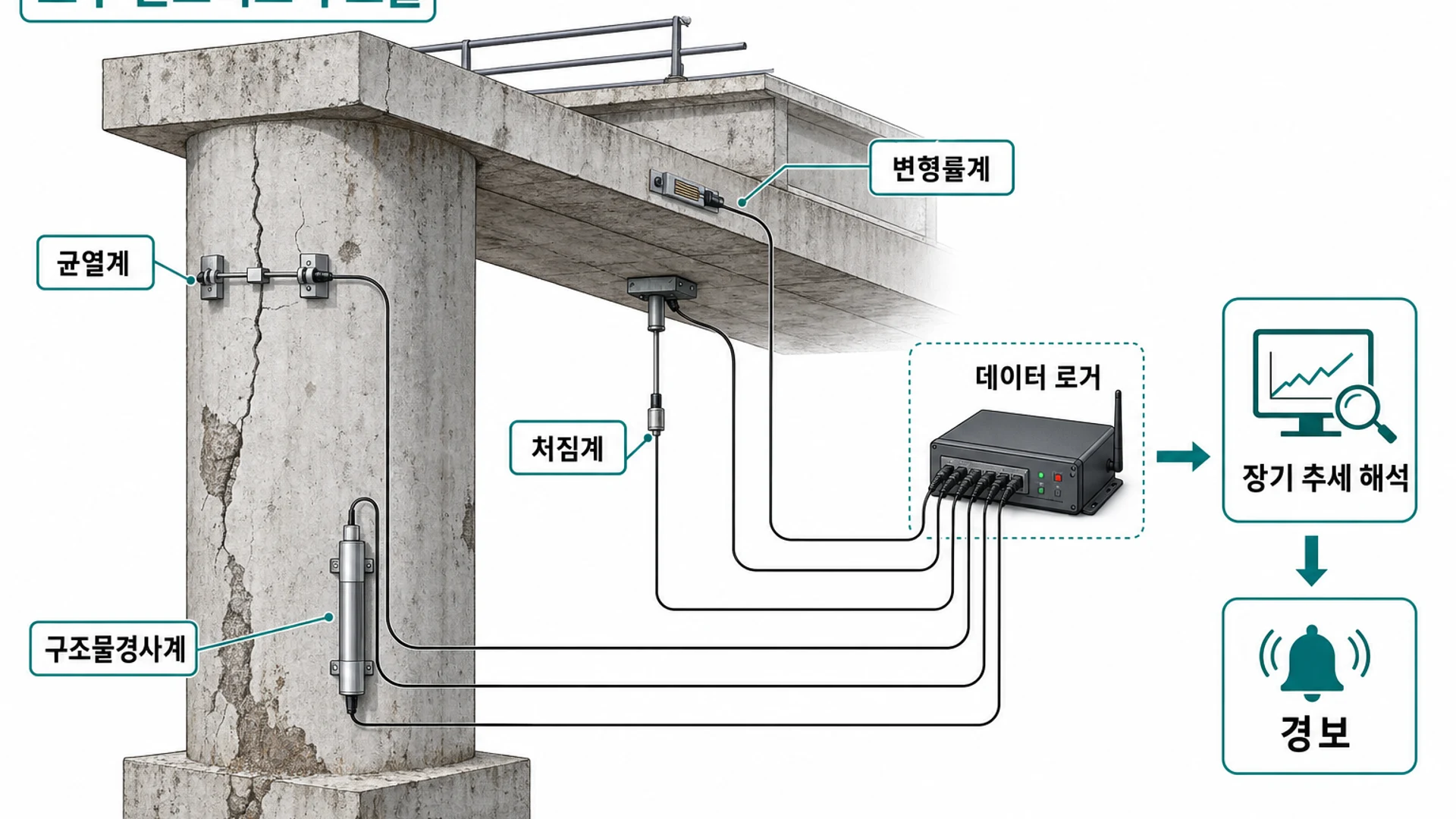

3. 대표 단면·원리
4. 설치·운영
- 구조물 유형 · 손상 우려 부위 · 사용 연한 · 환경(염해 · 동결) 반영해 측점 선정
- 대표 · 신규 균열에 균열계 설치 · 위치 사진 · 도면 기록
- 휨 · 축력 우려 부재에 변형률계 매립 · 표면부착
- 처짐 우려 슬래브 · 보에 처짐계 · 교각 · 기둥에 구조물경사계
- 온도 센서 병행으로 열응력 · 계절 변동 분리
- 데이터로거 · 원격계측으로 장기 추세 자동 수집
- 감리 · 시공 확인: 대표 측점 · 센서 위치가 설계도 · 계측관리계획서와 일치하는지 확인
- 감리 · 시공 확인: 초기치 · 사진 · 온도 보정 기록이 확보되었는지 확인
- 감리 · 시공 확인: 박리 · 박락 징후 육안 점검 주기가 계획과 일치하는지 확인
- 사전조사: 균열 · 박리 · 처짐, 기준 상태 · 사진 기록
- 운영 모니터링: 추세 · 속도, 정상 반복 vs 구조적 이상
- 이벤트: 급변 · 복수 징후, 현장 조사 · 사용 제한 검토
- 보수 전후: 변화량 비교, 보강 효과 확인
- 장기: 누적 · 잔류, 보수 · 교체 우선순위
장기·유지관리 계측 · 철도 KR C-02050·12150 전생애주기 직접 해당은 없으나, 동일 공종 내 항목을 통합 자동계측으로 연속 운영합니다. 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 계측 항목 | 본 페이지 | 운영 요약 | 근거 |
|---|---|---|---|
| 교량 | 교량 | KR C-02050 교량 전생애주기 | KDS/KCS · 설계·계획서 |
| 터널 | 터널 | KR C-12150 현장계측 6종 · C-02050 이관 | KDS/KCS · 설계·계획서 |
| 비탈면 | 비탈면 | KR C-02050 비탈면·옹벽 | KDS/KCS · 설계·계획서 |
5. 해석·관리
| 현상 | 검토 방향 | 함께 확인할 데이터 | 현장 확인 |
|---|---|---|---|
| 균열 폭 · 길이 증가 | 구조적 손상 · 온도 영향 | 온도 · 습도 · 사진 | 균열 위치 · 박리 징후 |
| 변형률 가속 | 과부하 · 크리프 · 손상 | 하중 이력 · 온도 | 부재 점검 · 탄화 깊이 |
| 처짐 · 경사 누적 | 강성 저하 · 지지 이상 | 변형률 · 균열 동시 변화 | 지지 조건 · 철근 부식 |
| 복수 징후 동시 | 구조적 이상 | 동일 시간축 채널 | 상세 조사 · 보강 검토 |
- 근거 기준: KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애주기 · 10분 자동 수집) · KDS 11 10 15 §4.1.6 구조물 안전계측 · KCS 3.9 · 설계도서 · 계측관리계획서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
