1. 계측 개요
- 목적발파진동 · 영향권 계측은 터널 · 굴착 발파가 인접 구조물 · 지반 · 민원 구역에 미치는 진동을 진동계로 모니터링하는 KDS 4.1.5 선택 항목. PPV(피크 입자 속도) · 가속도를 관리기준과 비교하고, 초과 시 장약 · 발파 패턴 · 공법을 조정
- 적용 범위영향권 측점은 지표 · 지중침하 · 구조물경사계 · 내공변위와 시간 동기화해 해석 고속 파형 기록은 동적 데이터로거를 병행 가능
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 터널 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 민원 · 안전인접 건물 · 시설 진동을 관리기준 이내로 유지
- 공법 조정PPV 초과 시 발파 설계를 즉시 수정
- 연계 해석침하 · 경사 · 내공변위와 동시 해석
3. 대표 단면·원리

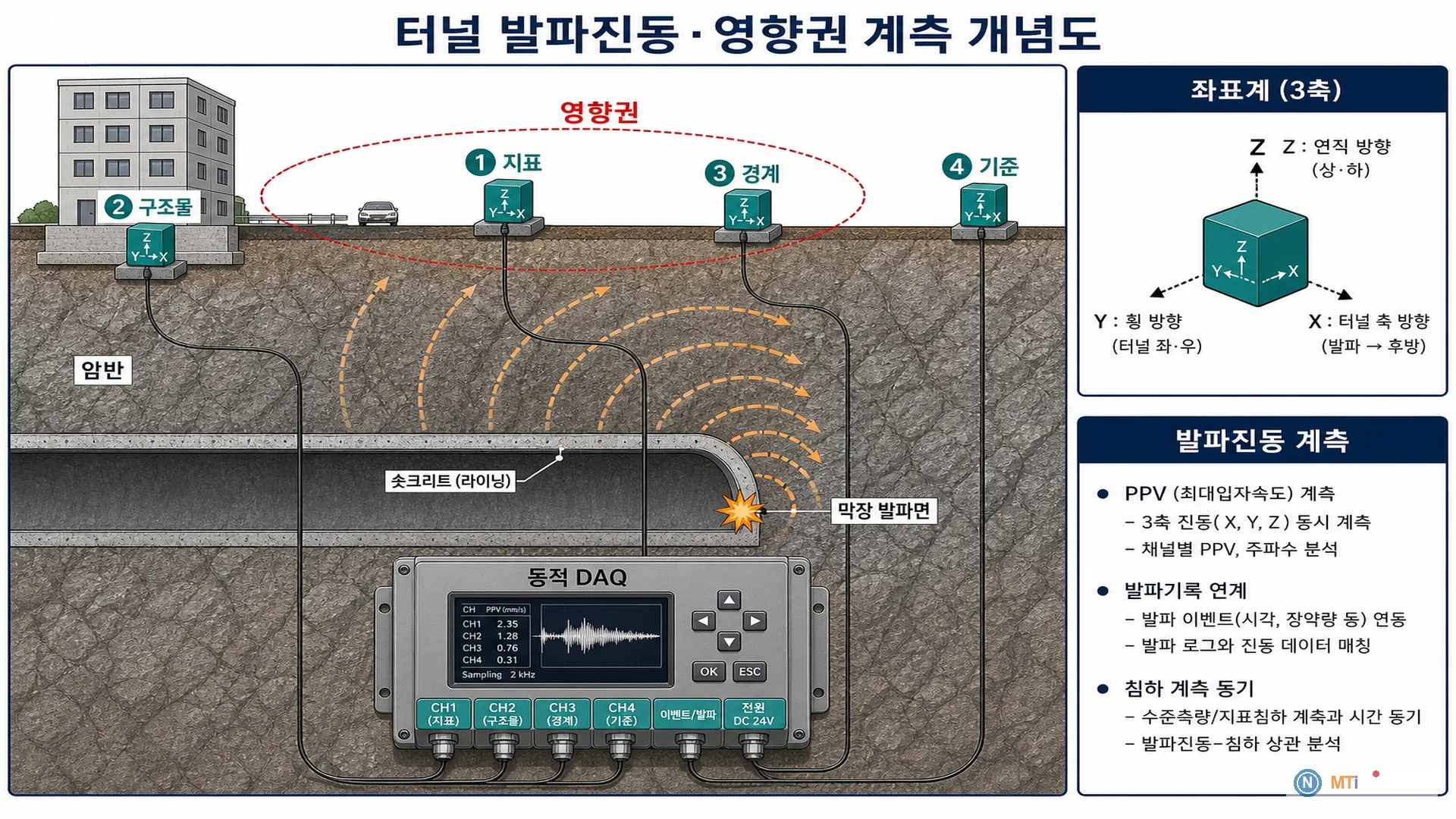

- 측정 대상발파진동은 지반 전파 · 구조 고유진동을 유발 측점은 영향권 경계 · 민감 구조물 · 기준 측점에 배치하고, 트리거 · 연속 기록으로 이벤트를 포착
4. 설치·운영
- 영향권 도면 · 민감 시설 목록 확정
- 지표 · 지중 · 구조물 측점과 진동계를 동시 배치
- 동적 DAQ 또는 이벤트 로거로 PPV를 산출
- 발파 일지 · 장약 · 딜레이와 시간 태그 연동
- 관리기준(구조 · 인체 · 계약)을 측점별로 설정
- 초과 시 공정 중지 · 재설계 절차를 문서화
- 사전: 기준선 · PPV, 영향권 확정
- 발파 중: PPV · 파형, 실시간 경보
- 초과 시: 장약 · 딜레이, 공정 중지
- 사후: 침하 · 경사, 누적 손상
- 준공: 민원 · 이력, 보고 · 해제
5. 해석·관리
| 지표 | 기준 | 조치 |
|---|---|---|
| PPV | 구조 · 인체 | 장약 · 딜레이 조정 |
| 가속도 | 민원 | 보호 · 차단 |
| 주파수 | 구조 고유 | 공진 검토 |
| 동기 침하 | 지표침하 | 지반 손상 |
- 터널 관리기준은 설계예상변위 · 최대허용변위 , 지반등급, 굴착 방법, 상부 관리대상물 민감도 기준 설정 변위 수렴 여부 (계측값 안정화)가 안정성 판단의 핵심이며, 지속 증가 추세는 지보 보강 · 굴착 방법 조정 검토 내공변위 · 천단침하 정밀도는 KCS 기준 ±1 mm
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
정적 로거만으로 충분한가요?
발파 파형 · PPV는 동적 DAQ 또는 이벤트형 진동계 필요. 추세만 보면 정적 로거로 부족
터널 내부만 측정하나요?
영향권은 지표 · 인접 구조 · 지하 포함 터널 내공변위와 별도로 외부 측점이 필수
발파 진동 기준은 어디서 정하나요?
인접 구조물 · 계측관리계획서 · 발파설계서에 우선. 사전 · 사후 계측으로 기준선을 확립
진동만 크고 변위는 작으면?
동적 영향은 별도 항목. 천단 · 굴착면 정적 변위와 함께 누적 손상 여부를 검토
