1. 계측 개요
- 목적록볼트 축력 계측은 터널 주변 암반을 고정하는 록볼트의 축력을 록볼트 축력계, 변형률계로 측정 축력은 지반 이완 · 굴착 진행 · 지보 순서 기준 변하며, 설계 축력 대비 실측값으로 지보 효과를 평가
- 적용 범위급격한 축력 증가는 암반 수축 · 이완 진행, 감소는 이탈 · 파손 징후일 수 있음. 숏크리트 · 천단침하 · 내공변위와 함께 해석
- 주요 구성록볼트 축력 분포는 지질 불균질 · 지보 패턴 적정성을 평가하는 지표 막장 근처 록볼트는 축력 변화가 크므로 대표 계측 대상으로 선정하고, 숏크리트 응력 · 천단침하와 시간축에서 비교 축력 급감 시 즉시 육안 · 타격 시험으로 이탈 여부 확인
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 터널 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 축력 확인설계 · 시공 록볼트 축력을 검증
- 지보 적정성간격 · 길이 · 패턴 조정 근거 제공
- 안전이탈 · 파손을 조기에 감지

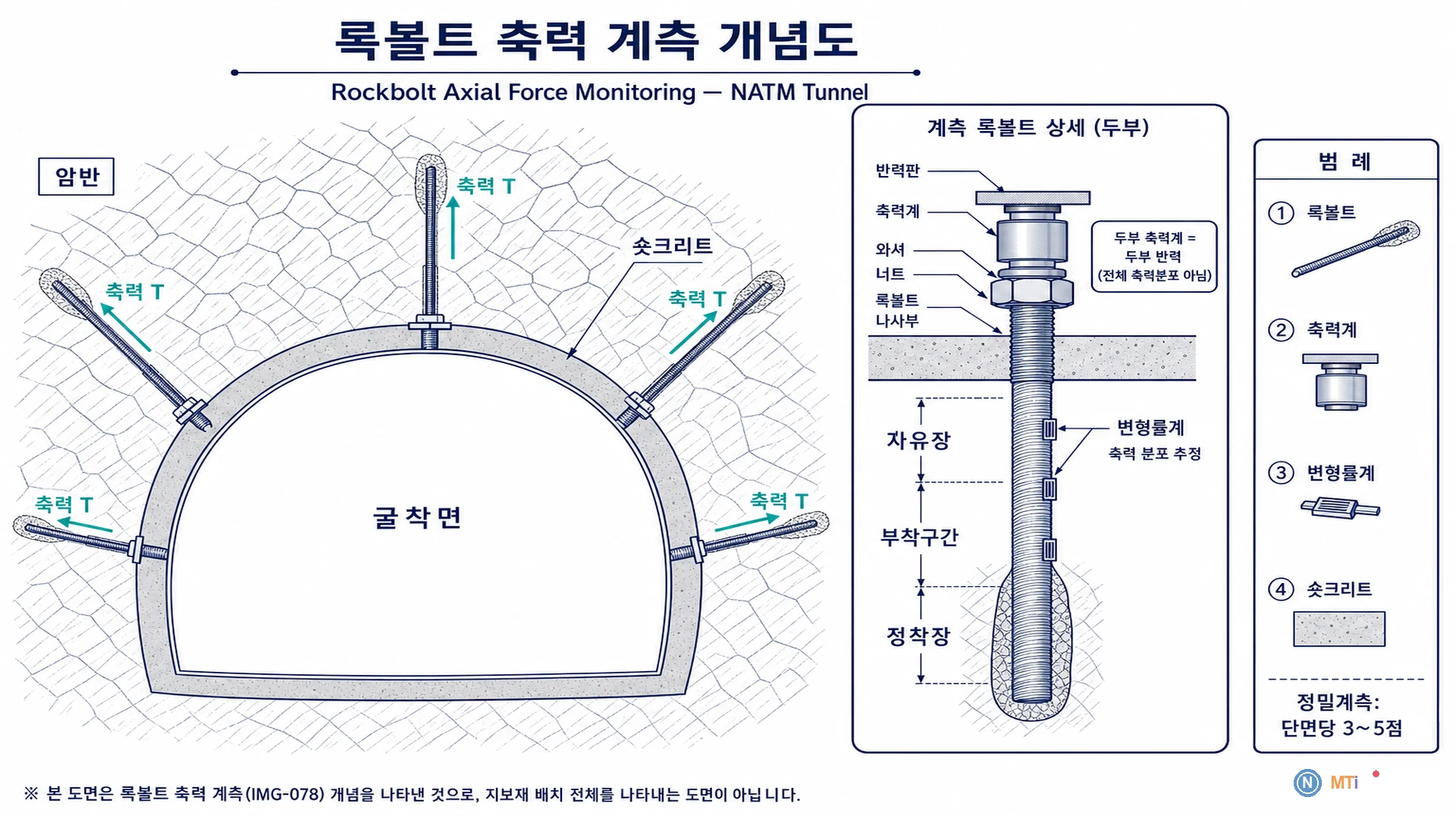

3. 대표 단면·원리
- 측정 대상록볼트는 인장 축력으로 암반 웨지를 고정 록볼트 축력계는 두부 축력, 변형률계는 보체 변형을 측정
4. 설치·운영
- 대표 록볼트에 록볼트 축력계 · 변형률계 설치
- 인장 · 잠금 직후 초기 축력 기록
- 굴착 · 지보 단계별 계측 일정 수립
- 케이블 · 센서 보호 조치
- 축력 이상 시 현장 육안 조사를 병행
- 데이터를 천단침하 · 내공변위와 통합 관리
- 설치 · 인장: 록볼트 축력, 초기치 · 잠금
- 굴착 진행: 축력 · 천단, 이완 · 지보 패턴
- 추가 지보: 축력 변화, 간격 · 길이 검증
- 이상 시: 급감 · 편차, 이탈 · 보강
- 장기: 크리프 추세, 재인장 검토
5. 해석·관리
| 축력 변화 | 연계 | 조치 |
|---|---|---|
| 점진 증가 | 굴착 · 이완 | 정상 범위 확인 |
| 급감 | 이탈 · 파손 | 즉시 보강 |
| 편차 큼 | 지질 불균질 | 패턴 조정 |
| 장기 감소 | 크리프 | 재인장 검토 |
- 터널 관리기준은 설계예상변위 · 최대허용변위 , 지반등급, 굴착 방법, 상부 관리대상물 민감도 기준 설정 변위 수렴 여부 (계측값 안정화)가 안정성 판단의 핵심이며, 지속 증가 추세는 지보 보강 · 굴착 방법 조정 검토 내공변위 · 천단침하 정밀도는 KCS 기준 ±1 mm
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
모든 록볼트에 계측하나요?
대표부 · 불량 지질 · 고부담부에 우선. 설치
축력 0에 가까우면?
센서 오류 · 이탈 · 접촉 불량을 구분해 현장 확인
락볼트 축력만 보면 충분한가요?
축력과 함께 천단변위 · 숏크리트 두께 · 굴착면 변위 연계야 지지 효과를 판단 가능
축력이 감소하면?
지반 이완 · 볼트 손상 · 계측기 이상을 구분 급감 시 추가 천공 · 보강 검토
