1. 계측 개요
- 목적교량 진동 계측은 차량 · 풍 · 지진에 의한 교량 동적 응답을 진동계로 측정 고유진동수 · 감쇠 · 변위 응답 변화는 강성 저하 · 연결부 손상 징후일 수 있음
- 적용 범위공용 교량 건전성 평가 · 재하시험 · 인접 공사 영향 평가에 활용 사장 · 현수교는 케이블 장력 · 풍하동 데이터와 교차 해석
- 주요 구성교량 진동 계측은 개통 전 기준 모드를 확보한 뒤 공용 중 주기적으로 비교 고유진동수 저하 · 감쇠비 변화는 경간 내 연결부 · 교각 지지 조건 악화 징후일 수 있어 상세 점검 연계
- 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 교량 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 동적 특성고유진동수 · 모드 형상을 파악
- 과도 응답차량 · 지진 이벤트 응답을 평가
- 손상 감지진동 특성 변화로 손상 징후 추적
3. 대표 단면·원리

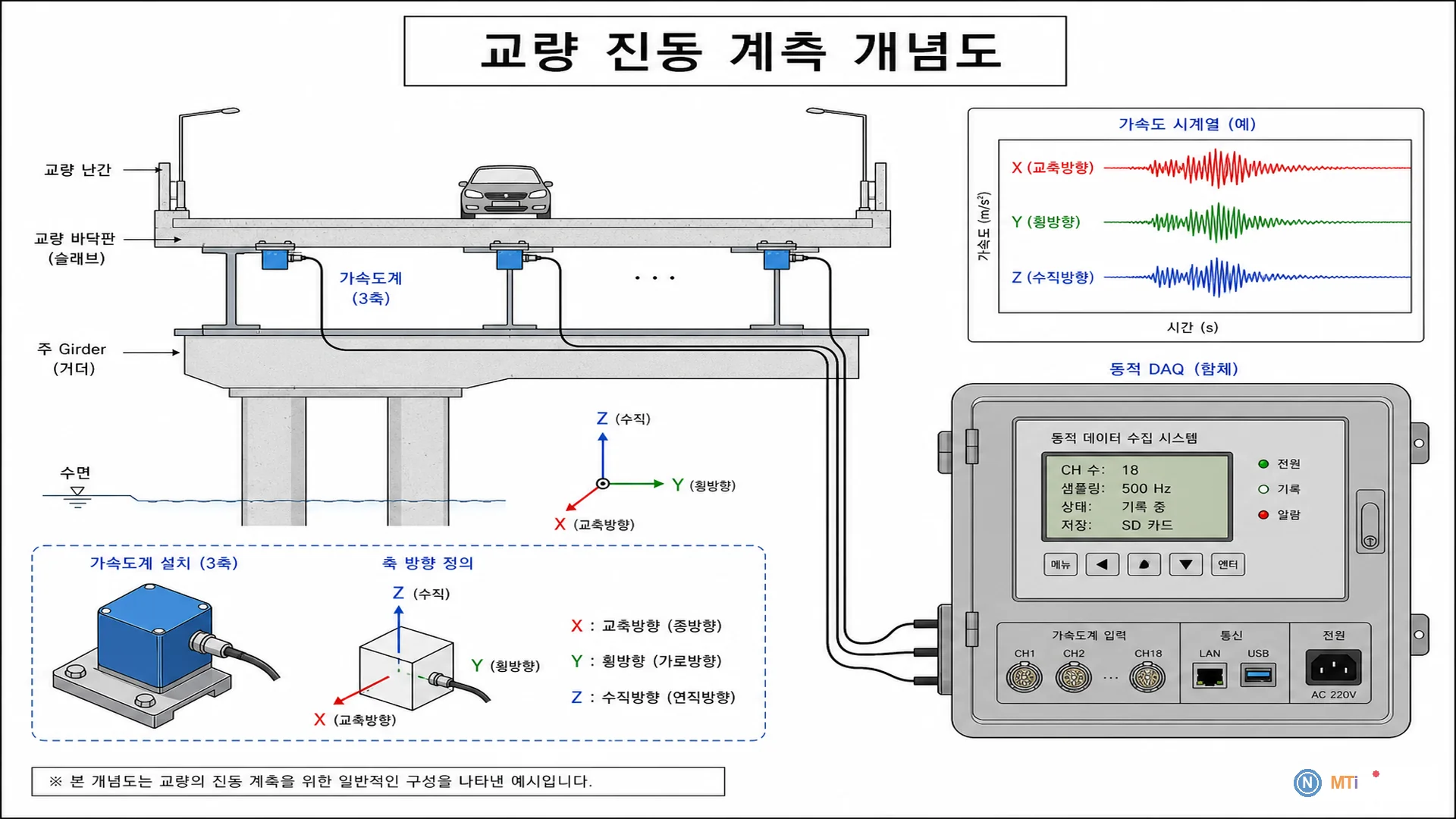

- 측정 대상교량은 질량-강성-감쇠 시스템 가속도 · 속도 측정으로 스펙트럼 · 응답을 분석
4. 설치·운영
- 주요 경간 · 교각 · 이음부에 센서 배치
- 샘플링 주파수 · 트리거 설정
- 기준 응답(건전 상태) 기록
- 차량 축하중 · 속도 연계
- 장기 모니터링은 이벤트 · 트렌드 병행
- 구조물 기준 · 민원 기준을 구분 적용
- 기준 확립: 고유진동수 · 감쇠, 건전 상태 기록
- 공용 운행: 차량 · 풍 이벤트, 과도 응답 · 민원
- 재하시험: 모드 · 스펙트럼, 설계 대비
- 이상 징후: 진동수 변화, 손상 · 연결부
- 유지관리: 장기 트렌드, 보수 · 보강 시기
5. 해석·관리
| 지표 | 의미 | 활용 |
|---|---|---|
| 고유진동수 | 강성 | 손상 감지 |
| 최대 가속도 | 이벤트 | 과도 하중 |
| 감쇠비 | 에너지 소산 | 연결부 |
| RMS | 연속 | 운행 영향 |
- 교량 관리기준은 설계, 교량 형식, 교통량, 하부 지반 조건 기준 설정 시공 중 가설 변위, 공용 중 장기 침하 · 경사, 재하시험 시 허용 변형률을 각각 적용 진동은 구조물 기준과 인체 · 민원 기준을 구분
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
교량 진동 기준은?
구조물 설계 기준과 별도로 인체 · 민원 기준이 있을 수 있음. 목적 기준 적용
고유진동수가 낮아지면?
강성 저하 · 연결부 손상 · 질량 증가 · 경계 조건 변화 검토 기준 상태와 비교 · 육안 점검을 병행
재하시험과 상시 모니터링 차이는?
재하시험은 이벤트 · 모드 분석 중심, 상시는 트렌드 · 이상 진동 감시 목적 기준 샘플링 설정
