터널 지중침하 계측

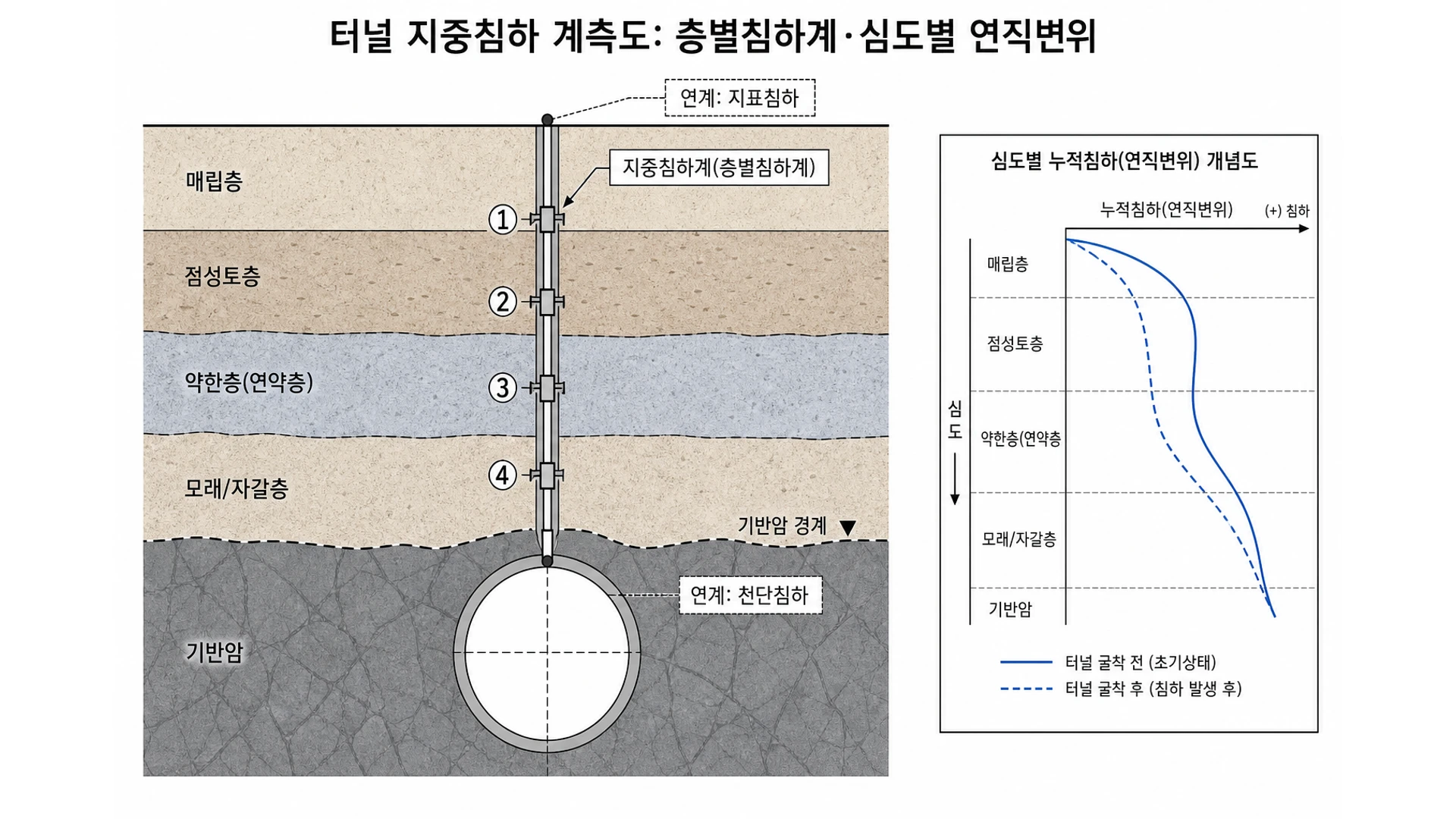

• 목적터널 지중침하 계측은 터널 상부 지반 내부의 심도별 연직변위를 지중침하계(층별침하계)로 확인하는 계측이다. 앵커 심도 · 지층 경계에 따른 층별 침하 기여도를 분리해 상부 지반 거동 · 굴착 영향권을 검토한다
• 적용 범위지표침하 · 천단침하 · 전단면내공변위와 동일 단면 · 막장거리 · 시간축으로 연계하되, 계측 위치와 물리량을 구분한다. 수평 · 반경방향 변위는 지중변위계와 구분
• 주요 구성지중침하 계측공은 터널 상부 지반 대표 단면에 배치한다. 앵커 심도 · 지층 경계는 지반조사 · 설계와 일치시키고, 지표침하 · 천단침하와 동일 단면 번호로 연계한다
• 운영 포인트계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 터널 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준

• 심도별 침하지층 · 앵커 구간별 연직변위 프로파일 확인
• 영향권굴착에 따른 상부 지반 침하 깊이 · 범위 검토
• 지표 연계지표침하와 층별 기여도 비교로 상부 거동 원인 분리
• 막장 연계막장거리별 심도 프로파일 변화로 굴착 · 지보 조정 검토

• 측정 대상보링공 · 다점 앵커 층별침하계는 앵커 간 상대 연직변위를 기록해 지층별 침하율을 산정한다. 총 지표침하만으로는 연약층 · 토피 · 개량층 기여를 분리하기 어려워, 지중침하 프로파일이 지반조건 · 지보 판단에 활용된다

• 지반조사 · 설계 단면 기준 지중침하 계측공 위치 · 심도 선정
• 연약층 경계 · 안정층에 앵커를 배치 · 층 구분을 설계 단면과 일치시킴
• 굴착 전 초기 프로파일 확정 · 굴착 · 막장 진행 기준 재측정
• 지표침하 · 전단면내공변위와 동일 단면 번호 · 일지 연계
• 자동 센서 적용 시 데이터로거 · 원격계측 연동(현장 · 제품 사양에 따름)
• 감리 · 시공 확인: 앵커 심도 · 층 구분이 지반조사 · 설계와 일치하는지 확인
• 감리 · 시공 확인: 지표침하 측점과 계측공 위치 · 의미가 일지에 구분 기록되었는지 확인

• 굴착 전: 지중침하 초기 프로파일, 앵커 · 지층 경계
• 굴착 진행: 심도별 침하 · 가속, 막장거리 · 지표침하 연계
• 변곡 · 막장: 층별 기여도 변화, 비대칭 · 가속
• 강우 · 양수: 침하 · 수압 연계, 이벤트 동기화
• 굴착 완료: 잔류 프로파일, 모니터링 계획

전생애주기계측 항목

구분	계측 위치	계기 사양(12150)	전생애·수집(02050)	본 페이지 역할
지중침하	터널 상부 지반 내부	심도별 연직변위·층별 침하	운영기 10분 상시 · 공사중 계획서·이벤트 고속	주 계측
지표침하	지표면, 터널 축선 상부 및 영향권	지표 연직침하	운영기 10분 상시 · 공사중 계획서·이벤트 고속	연계 계측
천단침하	터널 천단부	내측 연직변위	운영기 10분 상시 · 공사중 계획서·이벤트 고속	연계 계측
전단면내공변위	터널 내공 측점	단면 수렴·변형	운영기 10분 상시 · 공사중 계획서·이벤트 고속	연계 해석
지중변위	굴착면 주변 지반	반경방향 변위	운영기 10분 상시 · 공사중 계획서·이벤트 고속	연계 계측

현상	검토 방향	현장 확인
상부 층 급속 침하	즉시침하 · 토피 · 연약층	층별 프로파일 · 지표침하
특정 심도 집중	지질 불균질 · 용수	앵커 구간 · 간극수압
막장 근접 가속	상부 수렴 · 지보 부족	내공 · 지표침하 동시
총침하와 불일치	기준점 · 측정 오차	지표침하 · 재측정

• 근거 기준: KR C-12150 Rev.1「터널 계측」§7(표18~20 · 현장계측 6종) · KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애 · 10분 · 이관) · KDS 4.1.5 · KCS 3.5 · 설계도서 · 계측관리계획서 · 발주처 관리기준
• KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
