1. 계측 개요
2. 주요 계측 항목
- 라이닝 응력라이닝응력계로 콘크리트 응력 · 변형률 추적
- 철근 응력철근응력계로 철근 인장 · 압축 응력 변화 추적
- 동일 단면내공변위 · 지보재와 통합 해석
- 장기운영기 10분 상시 자동 수집 · 원격계측 연동
3. 대표 단면·원리
- 측정 대상라이닝 · 철근 응력은 굴착 재개 · 추가 하중 · 온도에 민감 · 설계 허용 대비 실측 추세가 라이닝 적정성 판단 근거
4. 설치·운영

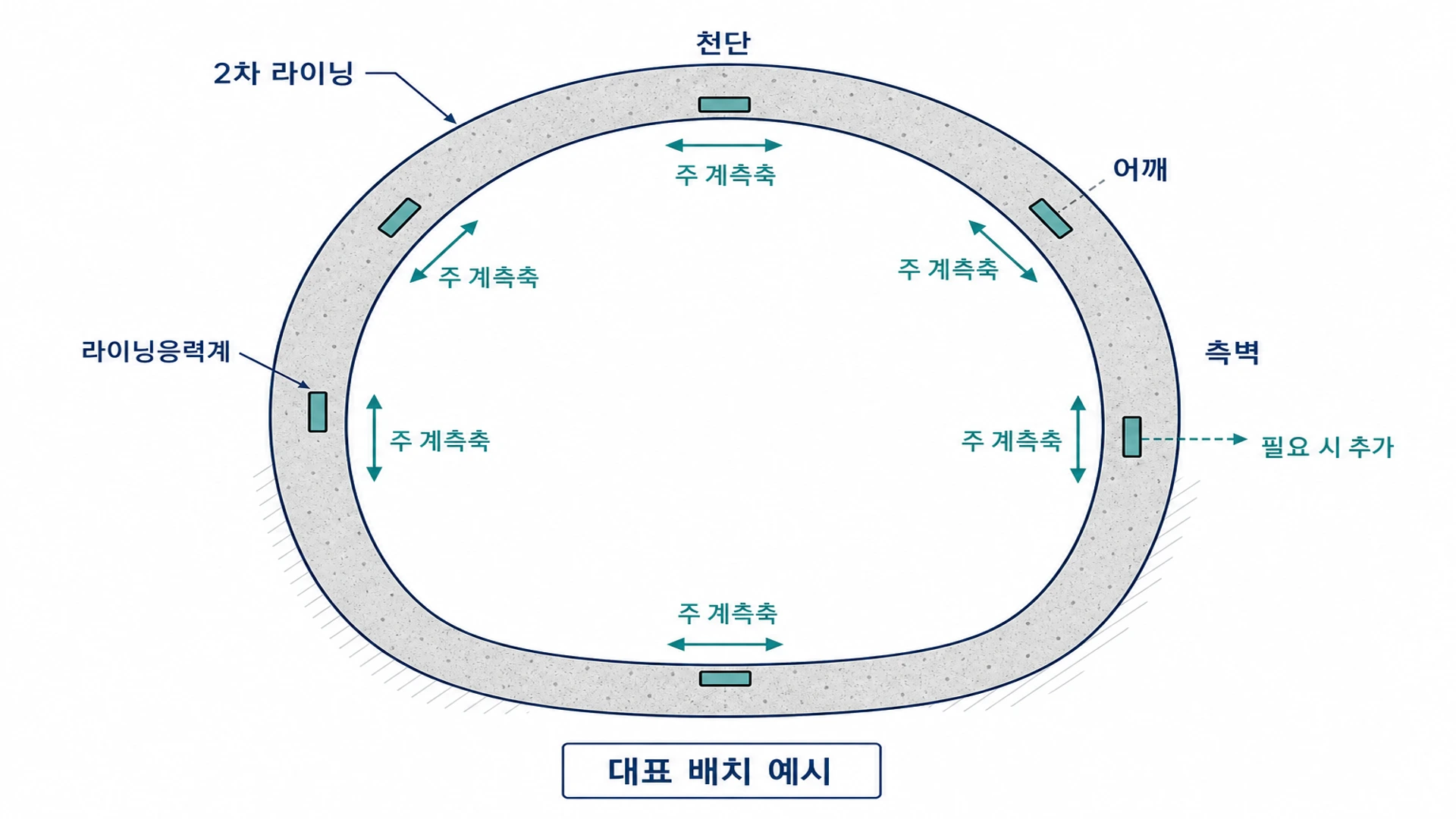

- 대표 단면 · 응력 집중 구간에 라이닝 · 철근 센서 배치
- 철근응력계는 타설 전 철근망 조립 시 매립
- 라이닝응력계는 설계 두께 · 부재 기준 설치
- 케이블 · 데이터로거 · 원격계측 연동
- 내공변위 · 지보재와 동일 단면 동기화
- 감리 · 시공 확인: 철근응력계 위치가 도면과 일치하는지 확인
- 감리 · 시공 확인: 강지보 변형률계와 혼동 없음 확인
- 감리 · 시공 확인: 초기 응력 기준선 확보 여부 확인
- 굴착 착공: 지표침하 · 지중변위, 초기치 · 관리대상물 사전조사
- 굴착 진행: 내공변위 · 간극수압, 변위 안정화 · 수렴 추세
- 라이닝: 라이닝 · 철근 응력, 응력 · 변형률 추세
- 막장 접근: 지중변위 · 내공변위, 변위속도 · 보강 · 공법 조정
- 굴착 완료: 전 항목, 수렴 여부 · 후속 모니터링 계획
현장계측(KR C-12150 §7 · 표18~20): 아래 표의 계기 사양·배치 정본. 굴착·막장·발파 등 공사중은 계측관리계획서·이벤트 모드로 고빈도·연속 기록.
전생애주기계측(KR C-02050 §4.3 · 해설5 §2): 공사 중 설치 → 유지관리 단계 연속 · 운영기 기본 10분 상시 자동 수집 · 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 현장계측 항목 | 본 페이지 | 계기 사양(12150) | 전생애·수집(02050) | 배치 요약 |
|---|---|---|---|---|
| 전단면내공변위계 | 전단면내공변위계 | 정밀도 0.1 mm 또는 0.001° | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 함몰·붕괴 이력 · 지보 재시공 · 장기변형 예측 단면 |
| 간극수압계 | 간극수압계 | 20~700 kPa(현장별) · 분해능 0.1%FS | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 라이닝 수압·안정성 확인 필요 구간 |
| 라이닝응력계 | 라이닝응력계 | 정밀도 1 με 이하 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 콘크리트 라이닝 철근 조립 후 · 기준 초과 이력 단면 |
| 철근응력계 | 철근응력계 | 정밀도 1 με 이하 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 응력 집중·상재하중 변화 예상 구간 |
| 지중변위계 | 지중변위계 | 통합계측 · 지반조건별 추가 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 이완영역·주변지반 거동 확인 |
| 지표침하계 | 지표침하계 | 토피·인접구조물 영향권 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 터널 축선 상부·영향권 지표면 |
| 지중침하계 | 지중침하계 | 층별침하·심도 프로파일 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 상부 지반 내부·앵커 심도별 |
| 천단침하 | 천단침하 | 천단 연직변위 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 터널 궁부·천단부 |
5. 해석·관리
| 현상 | 검토 방향 | 현장 확인 |
|---|---|---|
| 라이닝 · 철근 응력↑ | 라이닝 부담 · 철근 과부하 | 동일 단면 · 시공 일지 |
| 응력 급증 | 충격 · 손상 가능성 | 발파 · 굴착 이벤트 |
| 비대칭 응력 | 편심 · 지질 | 단면 좌우 |
| 응력 · 변위 동시↑ | 지보 · 라이닝 부족 | 내공변위 · 지보재 |
- 근거 기준: KR C-12150 Rev.1「터널 계측」§7(표18~20 · 현장계측 6종) · KR C-02050 Rev.6「계측」§4.3 · 해설5 §2(전생애 · 10분 · 이관) · KDS 4.1.5 · KCS 3.5 · 설계도서 · 계측관리계획서 · 발주처 관리기준
- KCS: 계측책임자 · 측정 · 보고 · 기준 초과 대응
