1. 계측 개요
2. 주요 계측 항목
- 초기 지보 : 숏크리트 경화와 하중 분담 과정의 변형률, 응력 추세를 확인한다.
- 막장 연계 : 굴착, 막장 이격에 따른 초기 지보 반응을 확인한다.
- 구분 : 2차 라이닝 응력, 내공변위와 물리량, 시점을 분리한다.
3. 측정 원리

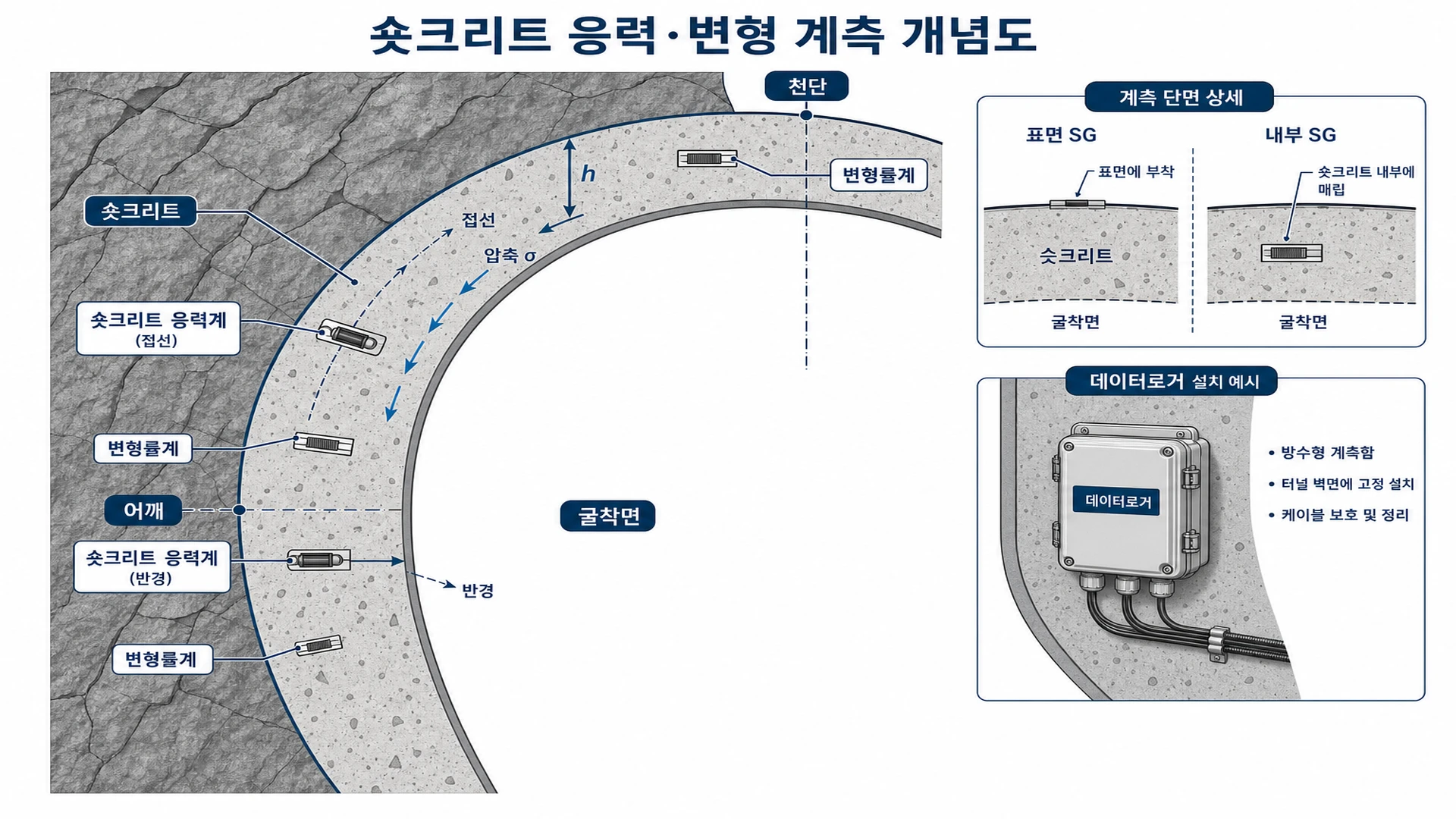

- 측정 방식 : 대상은 1차 지보 숏크리트이다.
- 산정 방법 : 매립형 변형률계 또는 승인된 숏크리트 응력계로 측정한다.
- 측정 방향 : 직접 측정값은 변형률이며, 응력은 재료, 구속 조건을 반영한 추정값이다.
- 해석 포인트 : 2차 라이닝 장기 응력은 라이닝응력계 페이지에서 다룬다.
4. 설치 및 운영
- 숏크리트 타설 전에 매립 위치와 케이블 인출 경로를 확정한다.
- 방수, 지보 상세와 충돌하지 않도록 승인 상세를 따른다.
- 내공변위, 지보재 계측과 동일 단면, 시간축으로 연계한다.
현장계측(KR C-12150 §7 · 표18~20): 아래 표의 계기 사양·배치 요지. 굴착·막장·발파 등 공사중은 계측관리계획서·이벤트 모드로 고빈도·연속 기록.
전생애주기계측(KR C-02050 §4.3 · 해설5 §2): 공사 중 설치 → 유지관리 단계 연속 · 운영기 기본 10분 상시 자동 수집 · 표준 프로토콜 · 시간 동기 · 로컬 버퍼 · 암호화·재전송 · 유지관리 시스템 연계 (원격계측시스템 · KR C-02050 해설5 §2)
전생애주기계측 항목
| 현장계측 항목 | 본 페이지 | 계기 사양(12150) | 전생애·수집(02050) | 배치 요약 |
|---|---|---|---|---|
| 전단면내공변위계 | 전단면내공변위계 | 정밀도 0.1 mm 또는 0.001° | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 함몰·붕괴 이력 · 지보 재시공 · 장기변형 예측 단면 |
| 간극수압계 | 간극수압계 | 20~700 kPa(현장별) · 분해능 0.1%FS | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 라이닝 수압·안정성 확인 필요 구간 |
| 라이닝응력계 | 라이닝응력계 | 정밀도 1 με 이하 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 콘크리트 라이닝 철근 조립 후 · 기준 초과 이력 단면 |
| 철근응력계 | 철근응력계 | 정밀도 1 με 이하 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 응력 집중·상재하중 변화 예상 구간 |
| 지중변위계 | 지중변위계 | 통합계측 · 지반조건별 추가 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 이완영역·주변지반 거동 확인 |
| 지표침하계 | 지표침하계 | 토피·인접구조물 영향권 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 터널 축선 상부·영향권 지표면 |
| 지중침하계 | 지중침하계 | 층별침하·심도 프로파일 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 상부 지반 내부·앵커 심도별 |
| 천단침하 | 천단침하 | 천단 연직변위 | 운영기 10분 상시 · 공사중 계획서·이벤트 고속 | 터널 궁부·천단부 |
5. 해석 및 관리
- 근거 기준: KR C-12150 Rev.1「터널 계측」§7(표18~20, 현장계측 6종), KR C-02050 Rev.6「계측」§4.3, 해설5 §2(전생애, 10분, 이관).
