1. 시스템 개요
- 목적실시간 · 이벤트 계측 모드는 발파, 급격한 변위, 굴착 단계 변화 등 Trigger Event 발생 시 이벤트 유형에 맞는 고속 샘플링 · 즉시 전송을 수행하는 런타임 운영 모드 모든 이벤트가 수십~수백 Hz로 동일하지 않으며, 발파 · 진동 · 급변 · 관리자 명령 등 계획서에 정의한 rate · duration 준수
- 적용 범위동적 데이터로거 · 진동계 · 트리거 DAQ가 대표 장비. 상시 모드의 고정 주기 수집과 구분
2. 구성 요소
- 이벤트별 rate발파 · 급변 · 명령마다 상이
- 이벤트 포착트리거 전후 파형 · peak
- 즉시 전송동적 벡터 · 경보 연동
- 복귀normal-mode로 전환
3. 현장 구성·원리

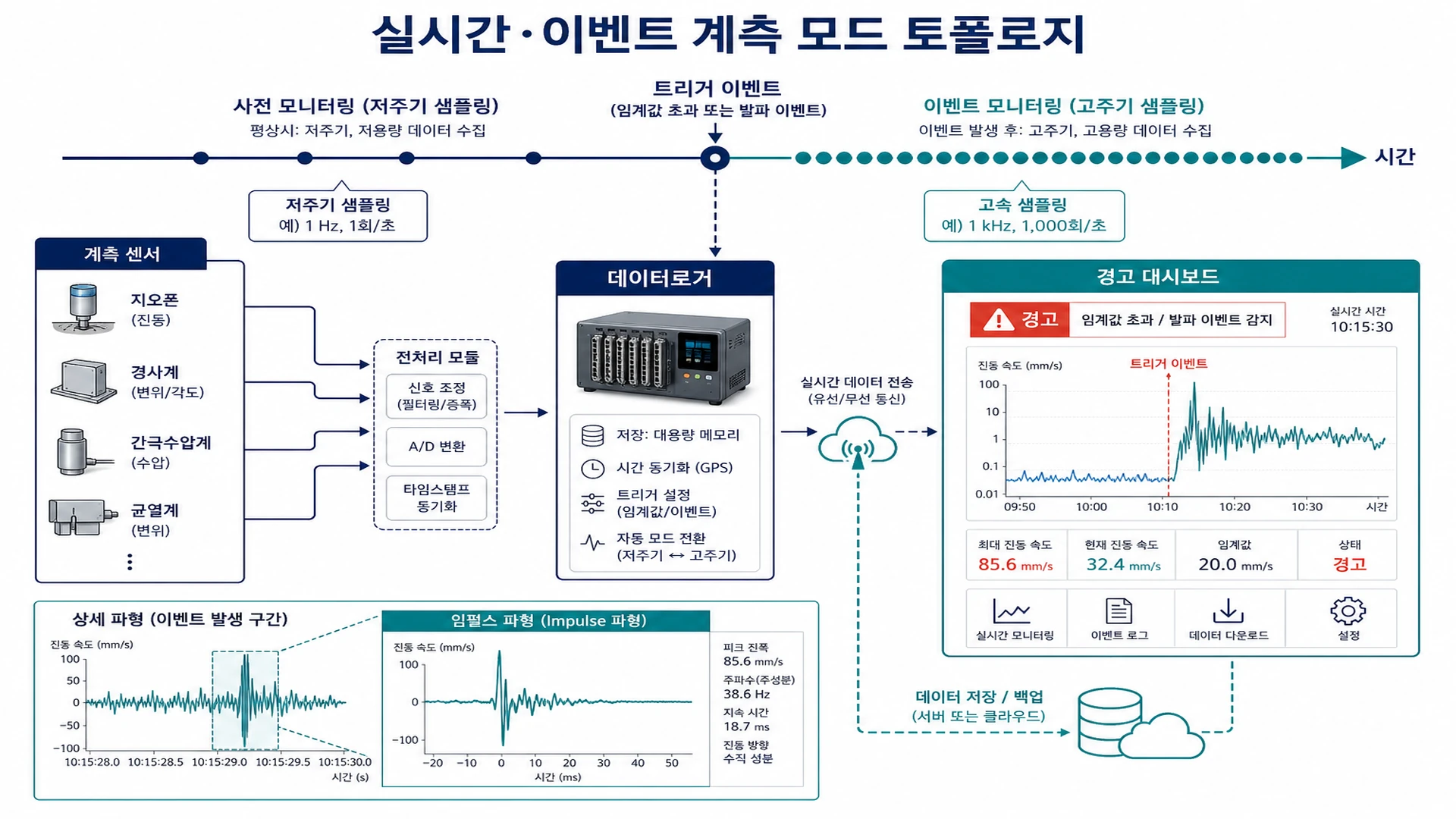

- 구성 흐름이벤트 발생: 트리거(진동 · 임계 · 일정) → 동적 DAQ/진동계(고속 샘플링) → 버퍼 저장 → 실시간 서버 · 경보. 종료 후 normal-mode 복귀
- 측정 대상트리거는 하드웨어(진동 threshold) · 소프트웨어(관리자 명령) · 일정(발파 시각)로 설정 Pre-trigger buffer · Post-trigger record로 이벤트 전후 파형을 보존 · PPV · 변위 peak를 산출
4. 설치·운영
- 이벤트 유형 · 샘플링 rate · duration을 정의
- 동적 DAQ · 트리거 채널 · GPS 시간 동기 설정
- 발파 · 굴착 일지와 트리거 시간 태그 연동
- 실시간 대시보드 · 경보 연동을 테스트
- 이벤트 종료 후 normal-mode 복귀 규칙 설정
5. 데이터·관리
| 이벤트 | rate | 산출 |
|---|---|---|
| 발파 | 100+ Hz | PPV · 주파수 |
| 급변 | 10~100 Hz | peak · 속도 |
| 명령 | 연속 | 파형 저장 |
| 복귀 | 자동 | normal-mode |
장애 유형 및 점검
| 증상 | 점검 | 조치 |
|---|---|---|
| 파형 누락 | 트리거 · 버퍼 | 임계값 · 길이 조정 |
| 클리핑 | 게인 · 범위 | 재설정 |
| 동기 실패 | GPS · 클럭 | 시간 태그 |
| 복귀 안 됨 | 모드 규칙 | 수동 normal 전환 |
- 동적 모드 기준은 계약 · 법규 · 구조물 · 인체 진동 한계와 연동 파형 품질 · 클리핑 · 동기 오류를 검증
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
모든 이벤트가 100Hz?
아님. 발파 · 진동은 100Hz급이 흔하나, 급변 · 명령 · 구조 응답은 계획서 · 장비 기준 1~100Hz 등으로 상이
정적 로거로 충분한가요?
발파 · 충격 이벤트는 동적 DAQ 또는 이벤트형 진동계 필요. 정적 Scan Interval만으로는 파형 누락 가능
터널 발파(097)와?
097은 현장 PPV · 영향권 Figure 본 모드는 **시스템 토폴로지** · 고속 샘플링 전환(095)
normal-mode와 차이?
normal-mode는 안정 구간 고정 주기, realtime-mode는 이벤트 · 위험 구간 고속 · 트리거 수집
전환 기준은?
관리기준 비율 · 발파 일정 · 담당자 수동 전환 등을 계획서에 정의
