1. 계측 개요
- 목적댐 · 제방 건설중 계측은 준공 후 안전관리(누수 · 간극수압 · 운영기 침하)와 구분하여, 기초굴착 · 연속 콘크리트 · 성토 · 제방 축조 단계의 침하 · 변위 · 수압 · 온도 · 응력을 측정하는 체계 다측점 데이터는 원격계측시스템 · 데이터 관리 SW로 QC · 경보 · 일 · 주 보고를 자동화(dam construction monitoring software)
- 적용 범위건설 중 수화열 · 기초 변위와 운영기 간극수압 · 누수 패턴을 혼동하지 않고, 단계별 기준 · 센서 배치 · 데이터 이관 계획을 계측관리계획서에 명시
- 주요 구성계측관리계획서: 계측 빈도 · 설계예상변위 · 최대허용변위 연계 운영. 댐 · 제방 현장: 추세 · 변화속도 · 인접 센서 동시 변화 우선 검토. 상세 시방 · 허용값 → 설계도서 · 발주처 기준
2. 주요 계측 항목
- 축조 단계 안전기초 · 제체 · 연속 콘크리트 단계 변위 · 응력 추적
- 성토 · 제방층별 침하 · 간극수압 · 지하수위를 관리
- 초기 수압 · 온도재령 · 수화열 · 기초 수압을 운영기와 구분해 기록
- 통합 SW다측점 · QC · 경보 · 보고를 원격계측 · 데이터관리로 연계
3. 대표 단면·원리

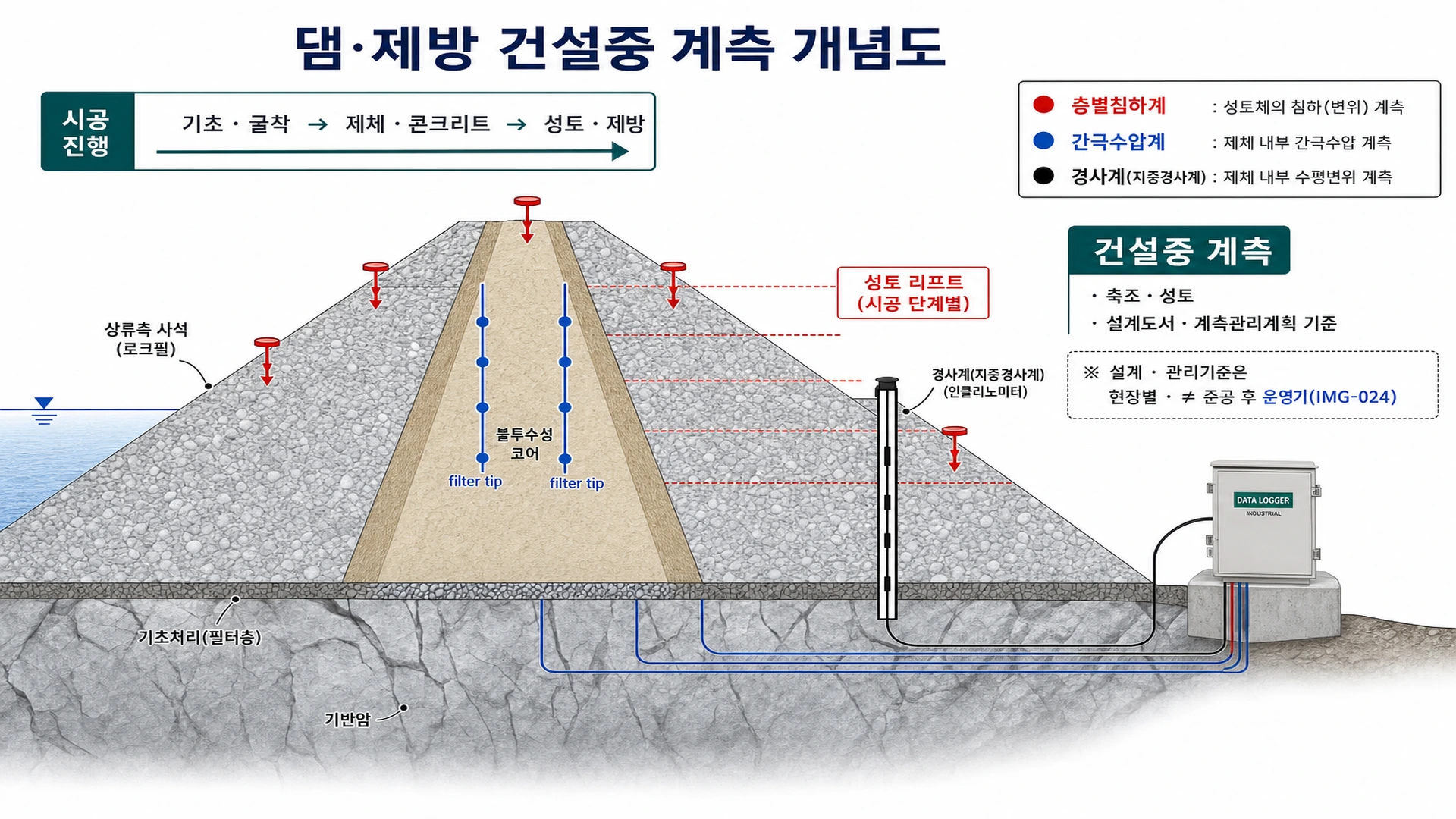

- 측정 대상댐 건설중 계측은 단면 · 공정 · 센서를 공정표와 동기화 간극수압계 · 침하계 · 지중경사계 · 변형률계 데이터는 현장 데이터로거 → 통신 → 데이터 관리 → 원격 모니터링 대시보드로 흐릅니다. 준공 시 운영기 안전관리 DB로 이관
4. 설치·운영
- 계측관리계획서에 건설중 항목 · 공정별 측점 · 관리기준 명시
- 설계 계측 단면에 간극수압 · 침하 · 경사 측점 배치
- 콘크리트 타설 · 성토 층별 이벤트와 계측을 동기화
- 방수 함체 · 산업용 로거에 센서를 수렴(지표면 가시)
- 원격계측 · 데이터관리 SW로 QC · 경보 · 보고를 구성
- 준공 전 기준값 · 센서 · 보고 이력을 운영기 안전관리로 이관
- 기초 · 굴착: 지중변위 · 지하수위, 기초 안정
- 제체 · 콘크리트: 변형률 · 온도 · 침하, 수화열 · 타설 속도
- 성토 · 제방: 층별 침하 · 간극수압, 다짐 · 층 두께
- 초기 충수 전: 변위 · 수압 기준, 운영기 대비
- 준공 · 인수: 종합 판정 · DB 이관, 안전관리 계측
5. 해석·관리
| 구성 | 역할 | SW 연계 |
|---|---|---|
| 센서 · 로거 | 현장 수집 | 데이터로거 |
| 통신 | LTE · 광 전송 | 원격계측 |
| QC · 보고 | 검증 · 일 · 주 보고 | 데이터 관리 |
| 경보 | 기준 초 | 원격 모니터링 |
| 이관 | 준공 DB | 운영기 안전관리 |
- 건설 중 관리기준은 설계 · 시공 단계별 허용 변위 · 수압 · 온도 상승률로 설정 운영기 댐 안전관리 기준(홍수 · 누수 · 간극수압 패턴)과 별도 관리
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
건설 중 계측과 누수 · 간극수압(운영기) 차이는?
건설 중 계측은 축조 · 성토 · 수화열 · 기초 단계, 운영기는 충수 · 홍수 · 장기 누수 · 안전관리 패턴 중심
monitoring software는 무엇을 쓰나요?
현장 로거 · 통신 · QC · 경보 · 보고를 통합하는 원격계측 · 데이터관리 체계 제품명보다 프로세스 · 연동 중요
제방 공사도 포함되나요?
토성 제방 · 하천제방 축조 · 보강도 동일 프레임으로 층별 침하 · 수압 · 변위를 관리
준공 후 데이터는?
건설 중 기준 · 이력 · 센서 상태를 운영기 안전관리 DB · 계측관리계획으로 이관
