1. 계측 개요
- 목적철도는 철도 노반, 궤도, 인접 구조물의 침하 · 변위 · 진동을 감시 → 열차 운행 안전과 인접공사 영향을 관리하는 계측. 철도는 허용 변위가 매우 작고 운행 안전과 직결되므로 고빈도 계측과 신속한 경보 체계가 중요
- 적용 범위건설중 계측(道床 · 노반 · 궤도 시공)은 신규 · 개량 · 고속철 시공 단계를 운영기 노반 · 궤도 계측과 구분
- 주요 구성인접 굴착, 터널 하부 통과, 노반 보강, 교량 접속부 등에서 침하계, 변위계, 진동계, GNSS를 활용. 계측값은 선로 유지관리 기준 · 운행 제한 기준과 즉시 연계되며, 야간 · 휴일 자동화가 필수. 인접공사 계획과 계측 빈도 · 기준을 사전에 합의하는 것이 실무 핵심
2. 주요 계측 항목
- 노반 안정노반 침하 · 융기를 침하계, GNSS로 고빈도 감시
- 궤도 변위궤도 변위 · 선형 변화를 정밀 측량으로 관리
- 인접공사굴착 · 터널 · 보강공이 선로에 미치는 영향을 실시간 추적
- 진동 · 동적공사 · 열차 진동을 진동계로 평가 · 민원 · 기준 연계
3. 대표 단면·원리

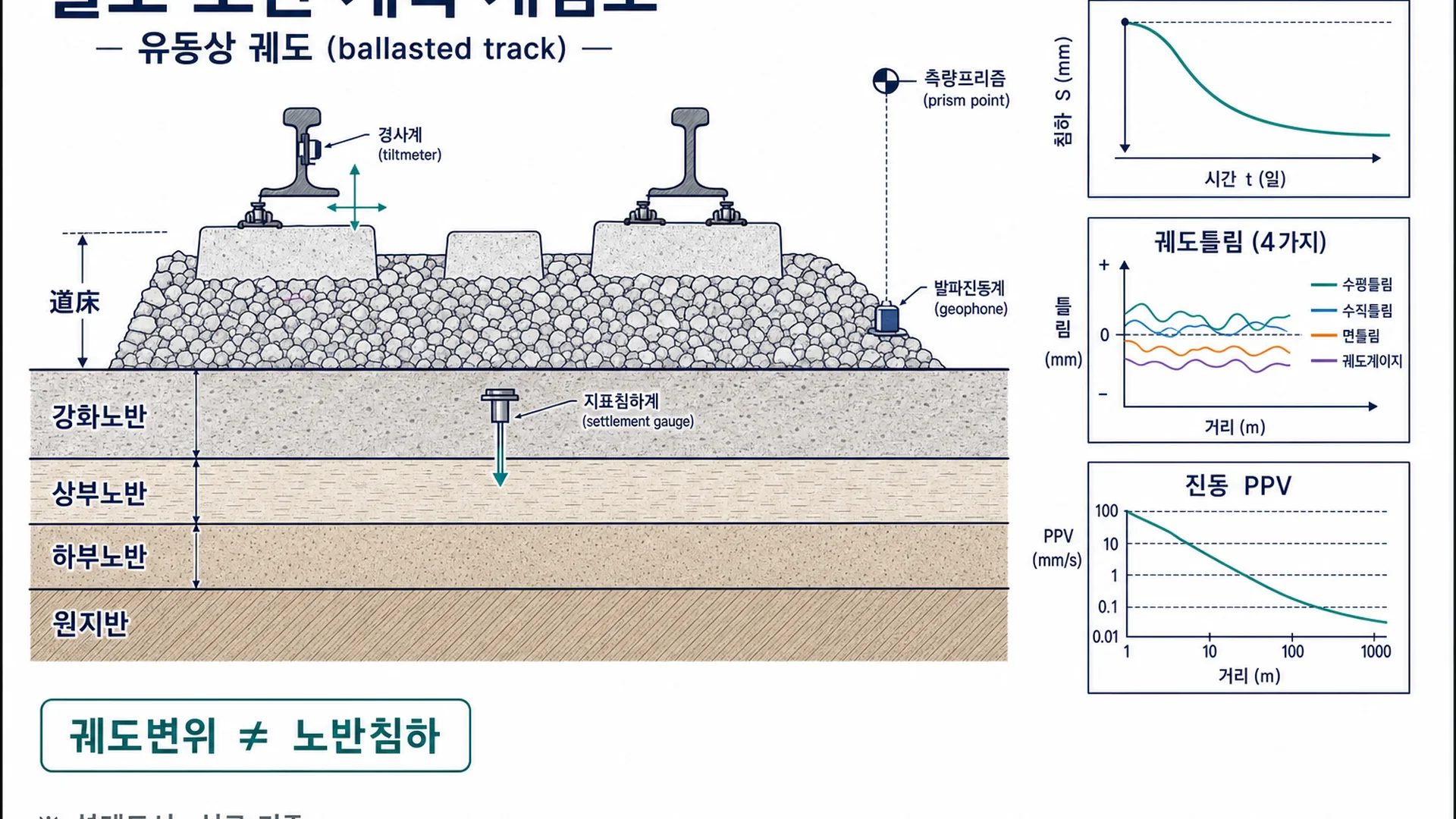

- 측정 대상철도 계측은 mm 단위 변위와 μm/s~mm/s 진동 속도 관리가 일반적 궤도는 설계 기준. 유동상 궤도(道床 있음) 또는 무도상 궤도(道床 없음)로 구분하며, 하부 노반은 강화노반 · 상부노반 · 하부노반 · 원지반 4층으로 해석(KDS 47 10 05 · 47 10 25)
- 측정 원리침하계는 강화 · 상부노반 침하, 경사계는 레일 web 궤도변위, GNSS는 장거리 추세, 진동계는 발파 · 공사 · 열차 이벤트를 포착
4. 설치·운영
- 철도 운영 · 안전 규정 기준: 계측 구간 · 빈도 · 경보 체계를 협의

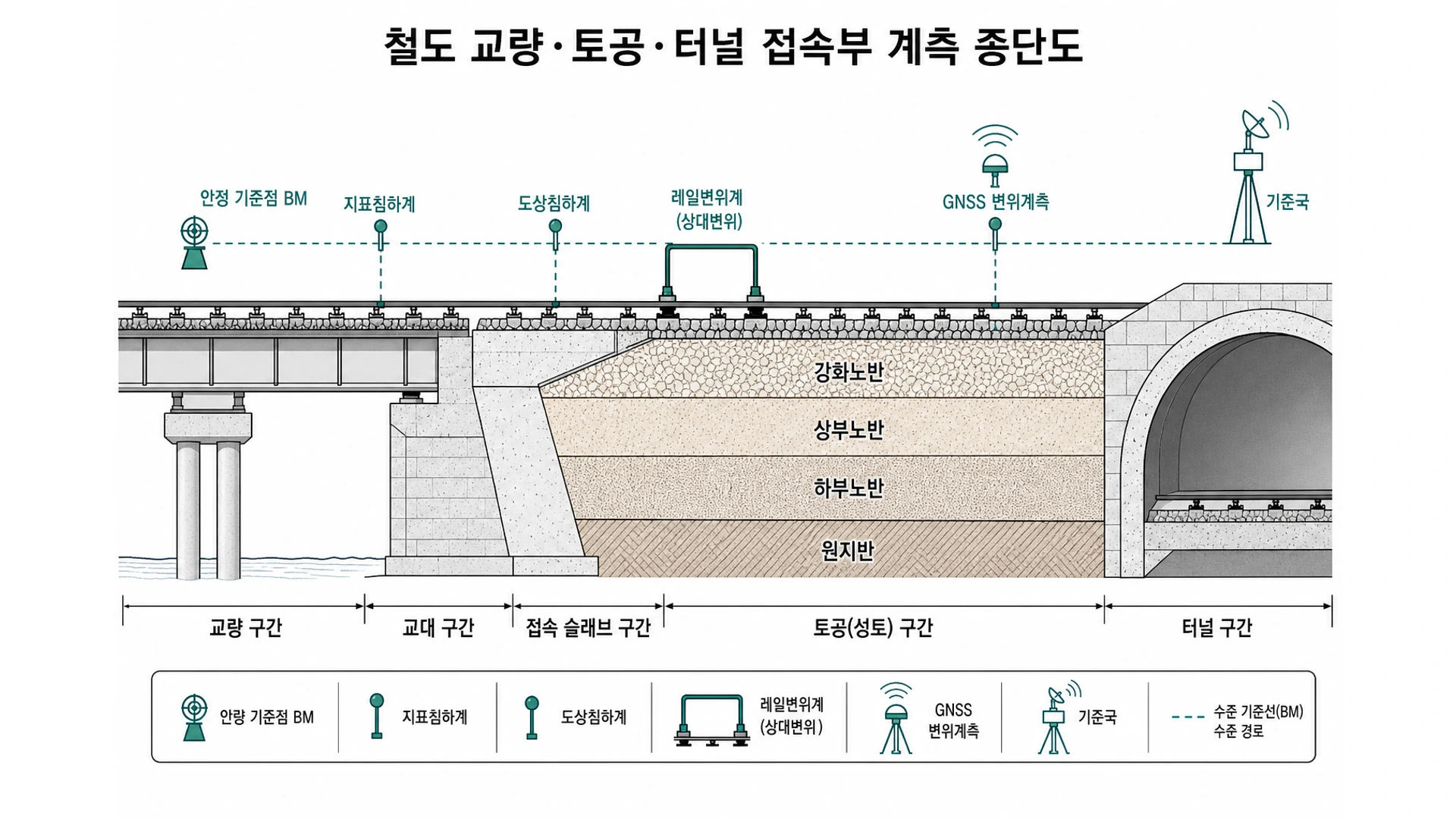

- 선로 양측 · 절개 · 교량 접속부에 침하계 · 변위계 측점망 구축
- 노반 · 궤도 하부에 침하계를 설치 · 초기치 확정
- 인접공사 구간에 고빈도 계측 · 실시간 전송 설정
- 발파 · 굴착 구간에 진동계를 배치 · 기준과 연동
- 원격계측시스템으로 24시간 모니터링 · SMS · 이메일 경보 운영
- 사전 조사: 노반 · 궤도 기준, 초기치 · 협약 기준 확립
- 인접공사 착공 전: 침하계 · GNSS, 영향권 · 경보 체계 합의
- 굴착 · 터널 · 보강: 고빈도 변위 · 침하, 운행 제한 · 속도 조정 검토
- 발파 · 진동 이벤트: 진동계, PPV · 철도 · 구조물 기준
- 장기 유지: 침하 · 궤도 추세, 누적 변위 · 유지관리 연계
5. 해석·관리
| 항목 | 수단 | 실무 |
|---|---|---|
| 노반침하 | 침하계, GNSS | 운행 제한 기준과 즉시 연계 |
| 궤도변위 | 정밀 측량, 변위계 | 선형 · 고저 · 통과 변위 |
| 인접 굴착 | 침하계 · GNSS | 굴착 단계 · 거리 · 속도와 상관 |
| 발파 진동 | 진동계 | 철도 · 구조물 진동 기준 |
- 철도 관리기준은 철도공사 · 국토부 · 인접공사 협약 기준 준수 허용 변위 · 변위속도 · 진동 속도가 매우 엄격하며, 기준 초과 시 운행 속도 제한 · 공사 중지가 즉시 검토
- KCS: 현장 계측책임자 · 계측관리계획서 · 측정 · 보고 · 기준 초과 대응
자주 묻는 질문
철도 계측 빈도는 어느 정도인가요?
인접공사 구간은 시간당~일 수회 자동 계측이 일반적이며, 위험도 기준 실시간에 가깝게 설정
기준점이 불안정하면?
전체 변위 해석이 왜곡 기준점은 선로 영향권 밖 안정 지반에 설치 · 정기 검증
궤도 침하와 선로 변위 차이는?
침하는 연직, 변위는 수평 · 비틀림을 검토. 동일 단면에서 궤도 · 도상 측점을 함께 두고 해석
인접 공사와 본선 계측을 통합하나요?
시간 · 좌표 기준을 맞춰 인접공사 · 본선 데이터를 한 대시보드에서 비교하는 것이 일반적
